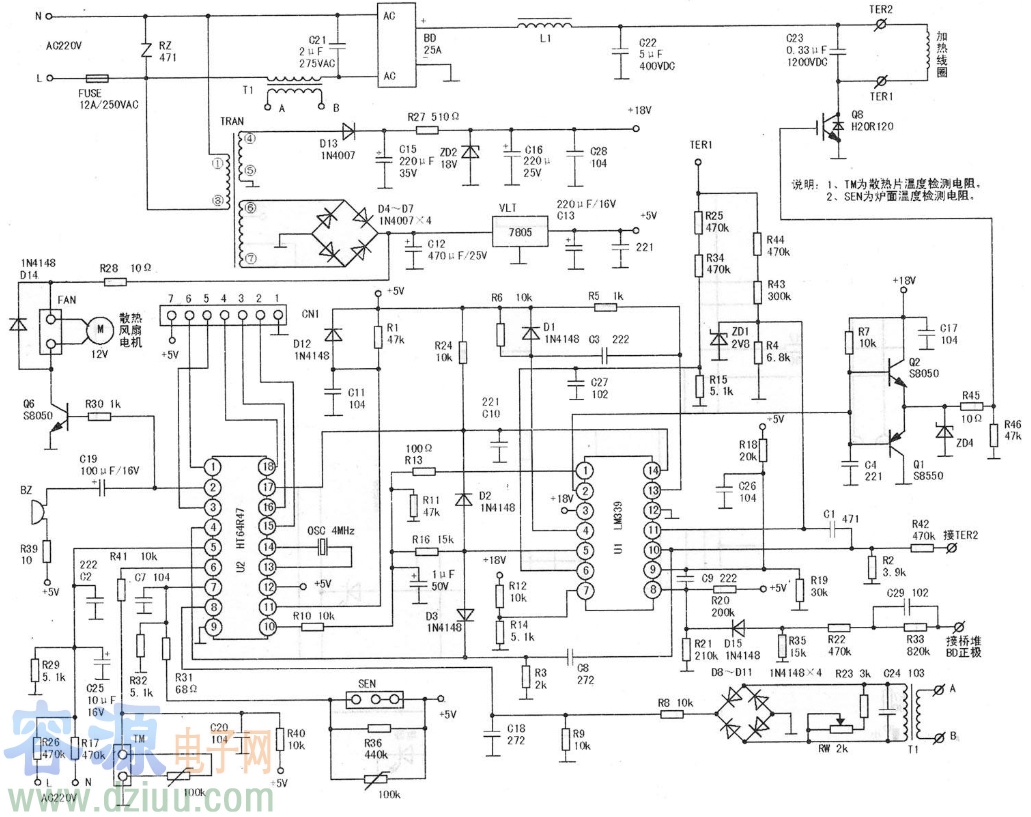

在電磁爐中LM339實際應用電路圖

LM339集成塊內部裝有四個獨立的電壓比較器，該電壓比較器的特點是：1）失調電壓小，典型值為2mV；2）電源電壓范圍寬，單電源為2-36V，雙電源電壓為±1V-±18V；3）對比較信號源的內阻限制較寬；4）共模范圍很大，為0~（Ucc-1.5V）Vo；5）差動輸入電壓范圍較大，大到可以等于電源電壓；6）輸出端電位可靈活方便地選用。

LM339集成塊采用C-14型封裝，外型及管腳排列如圖。由于LM339使用靈活，應用廣泛，所以世界上各大IC生產廠、公司競相推出自己的四比較器，如IR2339、ANI339、SF339等，它們的參數基本一致，可互換使用。
LM339類似于增益不可調的運算放大器。每個比較器有兩個輸入端和一個輸出端。兩個輸入端一個稱為同相輸入端，用“+”表示，另一個稱為反相輸入端，用“-”表示。用作比較兩個電壓時，任意一個輸入端加一個固定電壓做參考電壓（也稱為門限電平，它可選擇LM339輸入共模范圍的任何一點），另一端加一個待比較的信號電壓。當“+”端電壓高于“-”端時，輸出管截止，相當于輸出端開路。當“-”端電壓高于“+”端時，輸出管飽和，相當于輸出端接低電位。兩個輸入端電壓差別大于10mV就能確保輸出能從一種狀態可靠地轉換到另一種狀態，因此，把LM339用在弱信號檢測等場合是比較理想的。LM339的輸出端相當于一只不接集電極電阻的晶體三極管，在使用時輸出端到正電源一般須接一只電阻（稱為上拉電阻，選3-15K）。選不同阻值的上拉電阻會影響輸出端高電位的值。因為當輸出晶體三極管截止時，它的集電極電壓基本上取決于上拉電阻與負載的值。另外，各比較器的輸出端允許連接在一起使用。

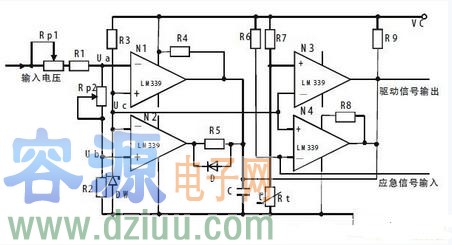

LM339實際應用電路圖

LM339引腳功能：

引腳	符號	功能
1	OUTPUT2	輸出端2
2	OUTPUT1	輸出端1
3	V+	電源正
4	INPUT1-	反相輸入端1
5	INPUT1+	同相輸入端1
6	INPUT2-	反相輸入端2
7	INPUT2+	同相輸入端2
8	INPUT3-	反相輸入端3
9	INPUT3+	同相輸入端3
10	INPUT4-	反相輸入端4
11	INPUT4+	同相輸入端4
12	GND	電源地
13	OUTPUT4	輸出端4
14	OUTPUT3	輸出端3
