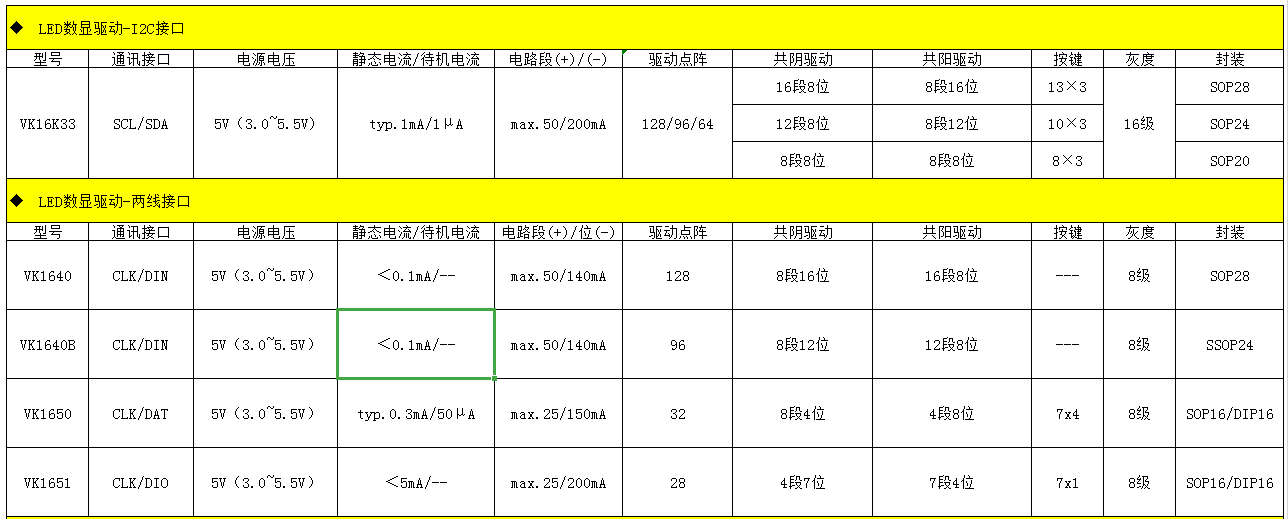

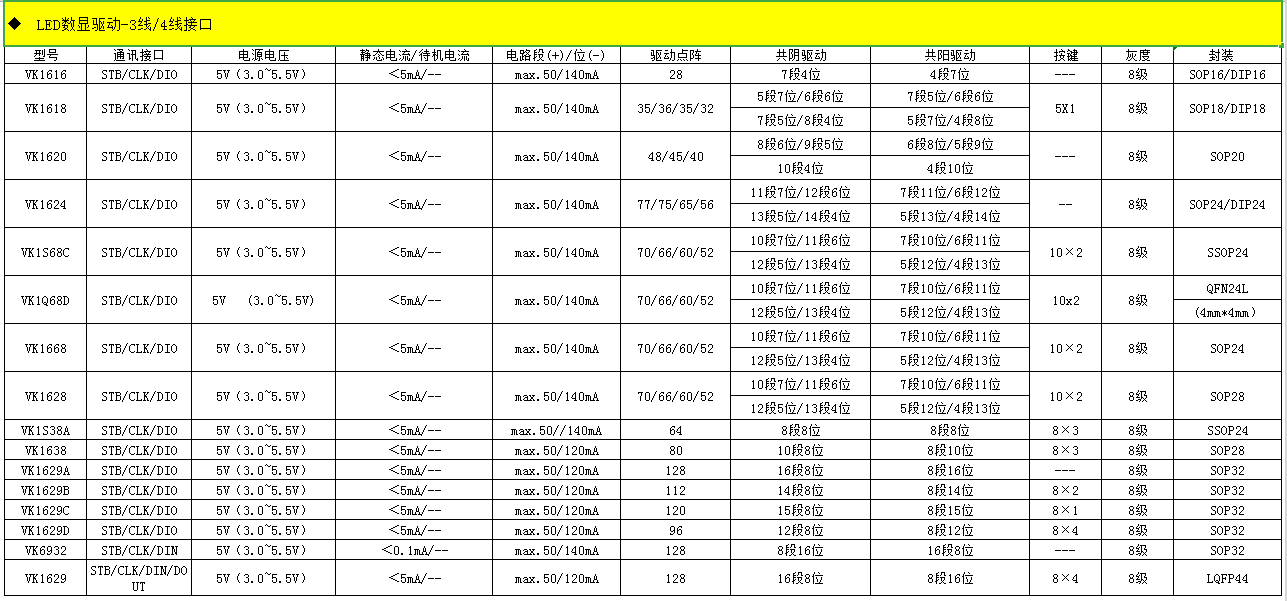

VK1640電磁爐/冰箱LED 高壓驅動，數碼管LED顯示屏驅動芯片選型表

時間:2022-07-27 10:24:12來源: 作者: 點擊:次

VK1640是一種數碼管或點陣LED驅動控制專用芯片，內部集成有數據鎖存器、LED 驅動等電路。SEG腳接LED陽極，GRID腳接LED陰極，可支持8SEGx16GRID的點陣LED顯示。適用于小型LED顯示屏驅動。采用SOP28的封裝形式。

產品型號：VK1640
產品品牌：VINKA/永嘉微/永嘉微電
封裝形式：SOP28
產品年份：新年份
KPP2201
概述
VK1640是一種數碼管或點陣LED驅動控制專用芯片，內部集成有數據鎖存器、LED 驅動等電路。SEG腳接LED陽極，GRID腳接LED陰極，可支持8SEGx16GRID的點陣LED顯示。適用于小型LED顯示屏驅動。采用SOP28的封裝形式。

特點
•   工作電壓 3.0-5.5V
•   內置 RC振蕩器
•   8個SEG腳，16個GRID腳
•   SEG腳只能接LED陽極，GRID腳只能接LED陰極
•   2線串行接口
•   8級整體亮度可調
•   內置顯示RAM為8x16位
•   內置上電復位電路
•   封裝
SOP28(300mil)(18.0mm x 7.5mm PP=1.27mm)

容－源－電－子－網－為你提供技術支持

非常感謝用戶pingguo123 的投稿！
