電機正反轉控制電路圖及實物接線圖

要實現電機正反轉控制就得改變電動機的其中兩相，也就是換相，如下圖中，從主電路圖中可以看出，是更換了A與B相的順序來實現電機正反轉控制的。

在介紹工作原理前，先給大家介紹一些專業詞語。

動斷按鈕：動斷按鈕就是自然狀態下是閉合的，當按下按鈕是接觸點斷開。
動合按鈕：動合按鈕是與動斷開關相反，自然狀態下是斷開的，當按下按鈕是抵觸點閉合。
接觸器線圈：在下圖中，交流接觸器線圈電壓是380V的。在購買交流接觸器是一定要看清楚工作電壓。不能使用220V的交流接觸器。

電機正反轉控制電路圖--正轉工作原理

此電路正轉工作交流接觸器是KM1。當按下SB1時，KM1線圈得電，此是KM1主電路閉合，電壓開始正轉，同時KM1交流接觸器上的動合開關閉合，使得正轉控制電路進入自鎖狀態。在正轉是，由于KM1交換接觸器動斷開關斷開，若此時去按SB2，電路沒有任何動作，因為這是互鎖著關系。當按下SB3時，控制電路失電，KM1交流接觸器開關斷開，整個電路停止工作，解除自鎖。

電機正反轉控制電路圖--反轉工作原理

SB2是反轉控制開關，當按下SB2時，KM2交流接觸器得電，開始反轉工作，同正轉原理一樣，控制電路由SB2、KM1動斷開關、KM2線圈和KM2動合開關組成自鎖電路。由于互鎖關系到，電路在反轉時，按下正轉按鈕電路是沒有任何動合的。當按下SB3時，控制電路失電，KM2交流接觸器開關斷開，整個電路停止工作，解除自鎖。

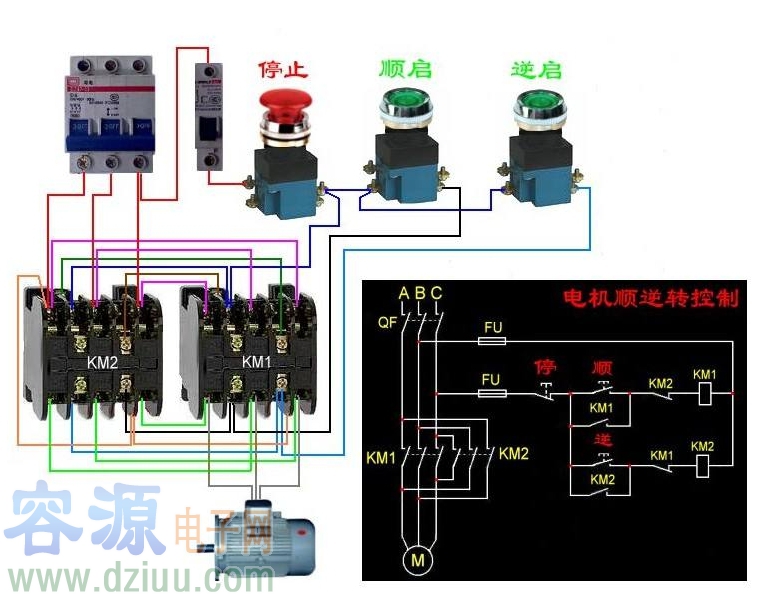

上圖為電機正反轉控制電路圖，有些朋友可能不會看原理圖，沒關系，下面給大家介紹實物接線圖。

有些朋友可能會問，從實物接線圖中，怎么知道按鈕開關哪個是動合開關，哪個是動斷開關呢。這個很簡單，你只要觀察按鈕接線柱的高低就能分析出來。從上圖中，觀察停止按鈕，兩個接線柱高的就是動斷開關接線柱，正轉和反轉都是接在下面兩個接線柱上的。交流接觸器上的動斷和動合區分方法也很簡單，還是看上下觸點，最上面的接線柱就是動斷開關，最下面的接線柱就是動合開關。
提示：在正轉與反轉之間切換時，請待電機完全停止轉動后在啟動電機。
