數字音量控制電路原理圖
材料BOM表： J1 = RCA Audio Input Socket J2 = RCA Audio Input Socket C1 = 0.1uF-16V CeramIC Disc Capacitor C2 = 0.1uF-16V Ceramic Disc Capacitor C3 = 0.1uF-16V Ceramic Disc Capacito
材料BOM表：
J1 = RCA Audio Input Socket
J2 = RCA Audio Input Socket
C1 = 0.1uF-16V CeramIC Disc Capacitor
C2 = 0.1uF-16V Ceramic Disc Capacitor
C3 = 0.1uF-16V Ceramic Disc Capacitor
IC1 = DS1669 (is available from Dallas SCo.
SW1 = Momentary Push Button Switch
SW1 = Momentary Push Button Switch
:容－源－電－子－網－為你提供技術支持
本文地址：http://www.ytjinfuren.com/gongfangdianlu/y/15717055413371.shtml
本文標簽:
.
頂一下
0%
返回首頁
0
0%
------分隔線----------------------------
- 上一篇文章：NE5532小功率耳機功放電路原理圖
- 下一篇文章：LM4916雙聲道放大器電路原理圖
-
簡易單按鈕音量控制器電路

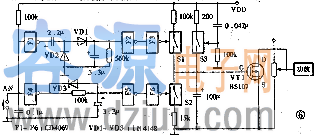

單按鈕音量控制器電路見圖6。VMOS管VT1作為一個可變電阻并接在音響裝置的音量電位器輸出端與地之間。VT1的D極和S極之間的電阻隨VGS成反比變化，因此控制VGS就可實現對音量大小的控制。VT1的G極接有3個模擬開關S
