LM339制作簡易磁場檢測電路
LM339制作簡易磁場檢測電路 <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
本文介紹的磁場檢測電路，電路很簡單，雖無法進行準確測量，但業余條件下進行比較和大致判斷還是有用的。 <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

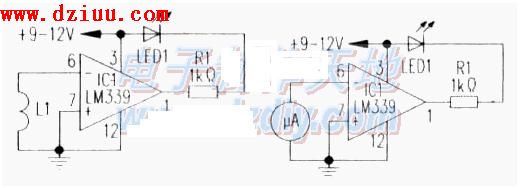

圖中的L1是一種110V（也
220V）交流繼電線圈，該線圈L1充當磁場傳感器。集成塊IC1是比較器LM339，LED1是檢測指示。由上圖的這些元器件組成的磁場檢測電路，其檢測靈敏度十分高，即使有一小的永久磁鐵，在L1附近移動，LED也會即刻響應（點亮）。 <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
在電路正常
下，即L1附近沒有含鐵物質存在，電感L1兩端，即IC1的⑥、⑦兩腳
沒有電位差存在，電路不工作，只要在L1附近有磁場變化（如有含鐵物質存在），L1就會產生微小的交流信號，使比較器的兩個比較端產生電位差，結果，在其輸出端會有高低電平變化，LED即會閃爍（LED接通和斷開），以指示L1附近有含鐵物質存在。
該磁場檢測電路，于尋找地面上的含鐵物。 <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
如將上圖電路中的L1改變成電磁式微安表頭（如50μA的），
變成振動傳感器，如下圖
。外界如有微小振動，LED1顯示。 <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
