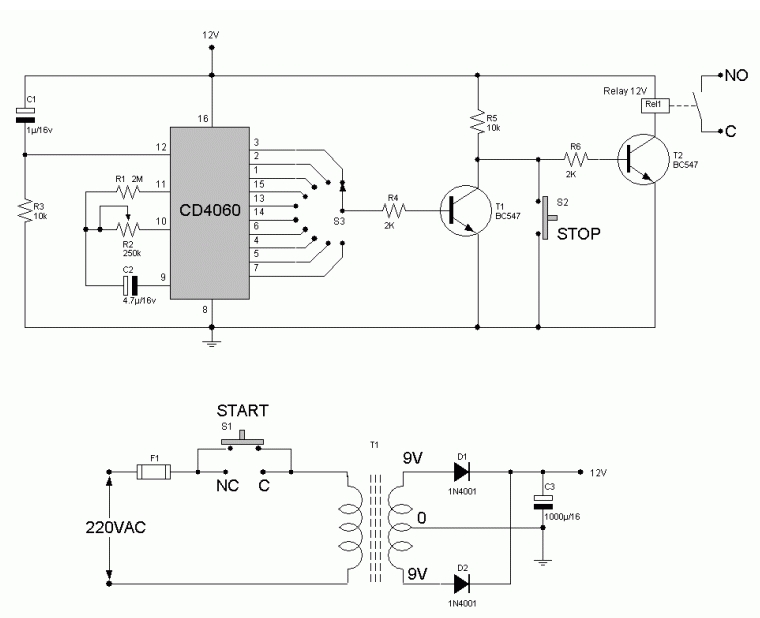

4060定時器制作
這是CMOS CD4060的電子計時器，它是CMOS 14級紋波傳送二進制計數器/分頻器和振蕩器。
輸出QN是計數器的第n級，代表2 Ñ，例如Q4是2 4 = 16（1 / 16的時鐘頻率）和Q14是2 14 = 16384（1 / 16384的時鐘頻率的）。
請注意，Q1-3和Q11不可用。
T = 2.2 x R2 x C2 — —（1）
如果該電路需要的最大間隔時間是5小時20分鐘或320分鐘。因此，振蕩器的周期由
320 x 60/8192 = 2.34秒確定，
當使用60縮放至秒和8192 = 2 13
從（1）中，我們可以通過將C2固定為標準值4.7uF找到R2。
R2 = 2.34 /(2.2 x 4.7uF）= 226 K
選擇R2 = 220K
并從數據表R1是2R2到10R2，所以我們選擇2.2M
選擇S3后，計時器的時間如下表所示
S3連接到引腳 時間 7 19秒 5 38秒 4 75秒 6 2.5分 14 5分鐘 13 10分鐘 15 20分鐘 1個 80分鐘 2 160分鐘（2小時40分鐘） 3 320分鐘（5小時20分鐘）容－源－電－子－網－為你提供技術支持
本文地址：http://www.ytjinfuren.com/dz/21/15920195663859.shtml
本文標簽:
- 上一篇文章：耳機功放電路工作原理
- 下一篇文章：電路圖設計用什么軟件
-
路燈定時器怎么調時間？
關鍵詞： 所屬欄目：開關電源電路圖 -
發光字定時器怎么調？
關鍵詞： 所屬欄目：開關電源電路圖 -
220V遠程開關定時器怎么控制380V用電器？
220V遠程開關定時器想要控制380V用電器，不能直接接線，需要添加交流接觸器，用220V遠程開關定時器控制交流接觸器，交流接觸器控制380V用電器。遠程定時開關220V遠程定時開
關鍵詞： 所屬欄目：開關電源電路圖 -
遠程開關定時器怎么接線？
遠程開關定時器：4G網絡信號，遠程控制不限距離，無需下載APP，手機小程序實現遠距離對開關的控制，網絡自動校時，可設置自動定時開、關，也可以本地時鐘定時，設置好定時在
關鍵詞： 所屬欄目：開關電源電路圖 -
使用開關定時器有哪些注意事項？
關鍵詞： 所屬欄目：開關電源電路圖 -
微電腦時控開關定時器怎么設置定時時間?
關鍵詞： 所屬欄目：開關電源電路圖 -
藍牙定時器怎么連接交流接觸器？
藍牙定時開關控制總功率為660W，所以當控制總功率>660W的時候，需要添加交流接觸器，以免開關被燒壞。
關鍵詞：電機控制 所屬欄目：開關電源電路圖 -
定時器電路
定時器是一個多任務定時提醒軟件，安裝于電腦上。它全面支持WINDOWS 9X/ME/NT/2K/XP按時執行程序、播放聲音、關機、待機、撥號、斷開連接、關閉顯示器等等操作。具有多種設定任務的方法。支持SKIN，可以隨意更換
關鍵詞： 所屬欄目：音頻功放電路 -
自制一款窗簾定時器裝置
此裝置的電路如附圖所示。 一、工作原理 1．當定時器1定時開啟，電機開啟、窗簾關閉、窗簾到頭，行程開關1常閉點斷開，而常開點關閉，下一組窗簾盒開始關閉，如此可
關鍵詞： 所屬欄目：電子制作 -
無所不能的555定時器到底有哪些應用(圖文)
555定時器是美國Signetics公司1972年研制的用于取代機械式定時器的中規模集成電路，因輸入端設計有三個5kΩ的電阻而得名。此電路后來竟風靡世界。目前，流行的產品主要
關鍵詞：555定時器 所屬欄目：集成塊資料 -
555定時器內部框圖及電路工作原理
555定時器內部框圖
555集成時基電路稱為集成定時器，是一種數字、模擬混合型的中規模集成電路，其應用十分廣泛。該電路使用靈活、方便，只需外接少量的阻容元件就可以構成
關鍵詞：555定時器 所屬欄目：電子基礎 -
基于555定時器的溫度傳感器控溫電路
555定時器是一種模擬和數字功能相結合的中規模集成器件。一般用雙極性工藝制作的稱為555，用CMOS工藝制作的稱為7555，除單定時器外，還有對應的雙定時器556/7556。555定時器的電源電壓范
關鍵詞： 所屬欄目：傳感器技術 -

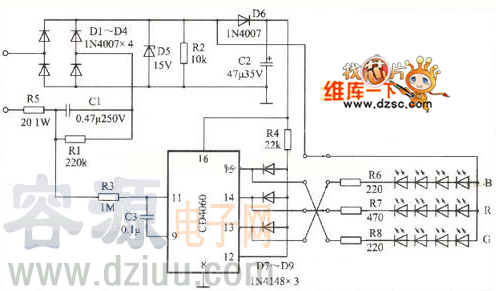

CD4060的用法之變色燈的應用電路圖
