單片機AT89C2051魚缸充氧定時器電路
單片機AT89C2051魚缸充氧定時器電路《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
現在，
人家里面都喜歡養魚，我想下面的東西或許會用到。
東西是我去朋友家玩的時候看見有類似東西才想做一個的。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
我朋友家的魚缸不是魚，不
連續開充氧器，而他懶得每天都去開開關關充氧器，
就買了這樣類似的東西。他還想要一個，我就幫他做了一個。
《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

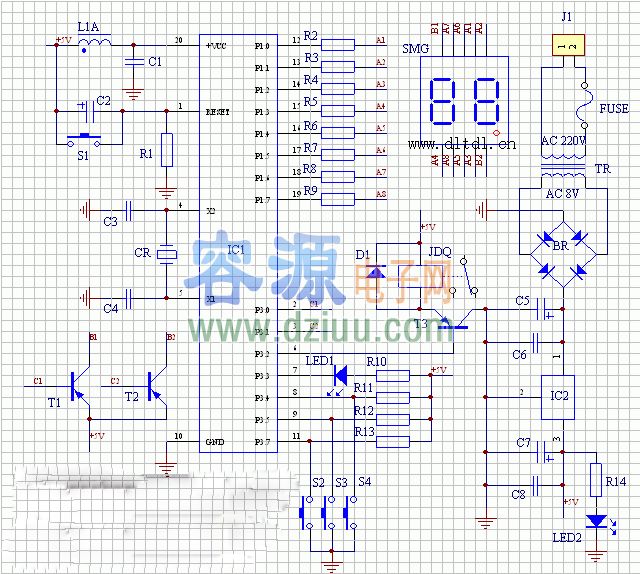

電路原理：
電路及簡單，主要都是通過單片機AT89C2051來控制的。電路中220伏交流電源
變壓器降壓，全橋整流，C5、C6濾波，三端穩壓器7805穩壓和C7、C8濾波，給單片機提供穩定5伏電源。LED2用來指示電路電源狀況。LED1用來指示充氧器是否在工作，當充氧器工作時LED1亮。S1用于電路復位，當單片機
受到干擾死機時可以按一下S1進行復位。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
S2用于設置開充氧器的時間，可設定的時間為1~29分鐘，S3用于設置充氧器不工作的間隔時間，可設置的時間為1~5小時，S4用于顯示所設定的時間。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
