5V降壓轉3.3V，5V轉3V電路圖芯片

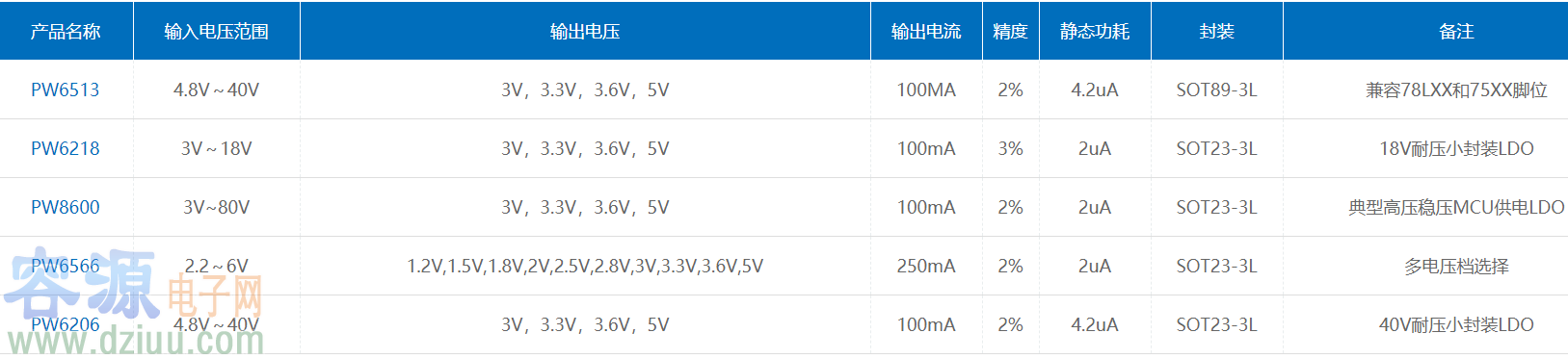

如果電流比較小，可以用LDO：PW6566 系列是
- 如果電流比較小，可以用LDO：

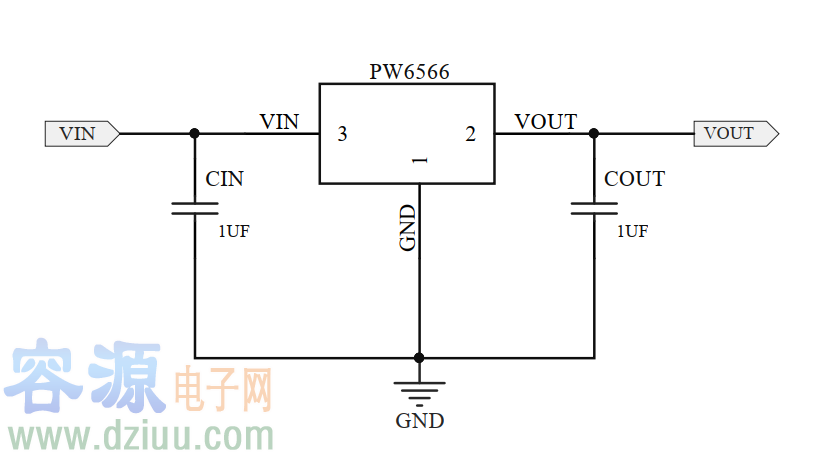

PW6566 系列是使用 CMOS 技術開發的低壓差，高精度 輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低通態電阻晶體管，因而壓差低。

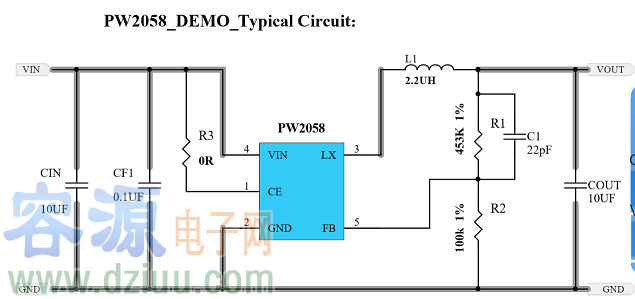

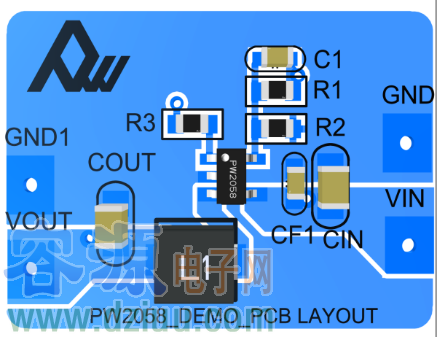

PW2058/PW2059 是一種恒頻、電流模式降壓轉換器。該器件集成了一個主開關和
一個同步整流器，無需外加肖特基二極管就可以實現高效率。它是用單電池鋰離子電池為便攜式設備供電的理想選擇。輸出電壓可調低至 0.6V， PW2058/PW2059 還可在 100%的占空比下進行低電壓降操作，延長了便攜式系統的電池壽命。該裝置提供 PWM 控制和 PFM 模式開關控制兩種工作模式，可在更寬的負載范圍內實現高效率。
特征
⚫ 1.5MHz 恒頻運行
⚫ 800mA 輸出電流
⚫不需要肖特基二極管
⚫ 2V 至 6V 輸入電壓范圍
⚫輸出電壓低至 0.6V
⚫低負載下高效率的 PFM 模式
⚫退出運行時 100%占空比
⚫低靜態電流： 20μ A
⚫ 斜坡補償電流模式控制，以獲得良好的線路和負載瞬態響應
⚫短路保護
⚫熱故障保護
⚫涌流限制和軟啟動
⚫ <1μA 關斷電流
⚫ SOT23-5 包

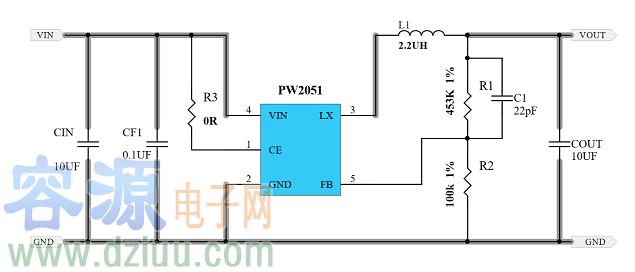

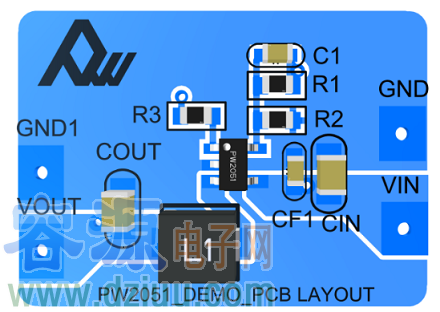

PW2051 是一款由基準電壓源、振蕩電路、比較器、 PWM/PFM 控制電路等構成的 CMOS 降壓型 DC/DC 調整器。利用 PWM/PFM 自動切換控制電路達到可調占空比，具有全輸入電壓范圍內的低紋波、高效率和大輸出電流等特點。 PW2051 內置功率 MOSFET， 集成了過壓、過流、過熱、短路等諸多保護電路，在超過控制值時會自動斷開，以保護芯片。本產品結合了微型封裝和低消耗電流等特點，最適合在移動設備的電源內部使用。 PW2051 采用 SOT23-5L 封裝配合較少的外圍原件使其非常適用于便攜式產品.
產品特點
⚫ 最大效率可達 95％
⚫ 最大輸出電流 1.5A
⚫ 超低靜態電流 40μA
⚫ 甚小輸出紋波 <±0.4%
⚫ 低壓操作 可達 100％占空比
⚫ PWM/PFM 自動切換 占空比自動可調以保持全負載范圍內的高效率、低紋波
⚫ 短路保護

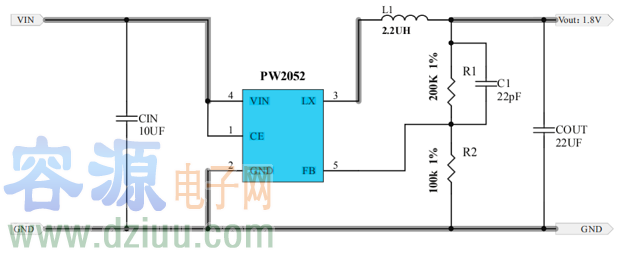

PW2052 是一種高效率、高頻同步 DC-DC 降壓調節器。 100%的人占空比特性提供低壓差操作，延長便攜式系統的電池壽命。內部同步開關提高了效率，消除了對外部肖特基的需要二極管。在關機模式下，輸入電源電流小于 1µA。限流保護和片上熱關機功能可防止過載或環境溫度。
特征
⚫ 內部開關低 RDS（ON）（頂部/底部）： 180/100mΩ
⚫ 2.5V~5.5V 輸入電壓范圍
⚫ 2A 輸出電流
⚫ 1MHz 開關頻率使
⚫ 外部部件
⚫ 內部軟啟動限制涌流
⚫ 內部補償功能
⚫ 100%退出運行
⚫ 符合 RoHS 標準且無鹵素
⚫ SOT-23-5 包
非常感謝用戶kuakewei 的投稿！
