CS5092 5V充雙節鋰電充電管理IC解決方案
引言
傳統的鋰電充電管理芯片一般是降壓型，即輸入電壓必須高于電池電壓。這樣對于2節串聯的鋰電池充電，需搭配9V以上專用的適配器�，F(xiàn)在手機電腦的普及，5V電源充電器已經得到極大規模的使用。最新的升壓型雙節充電管理芯片內置升壓模塊，輸入電壓低于電池電壓，其3.6V-6.0V工作電壓范圍，可以采用USB_5V作為兩串的充電器,雙節鋰電的便攜式移動電子設備出廠時搭配一跟USB充電線就完美的解決上述應用的困擾，節省終端產品整機成本，避免材料的浪費。
深圳市永阜康科技有限公司推出針對8.4V雙節鋰電池，推廣一顆采用SOT23-6極簡封裝、固定0.85A充電電流升壓型充電管理IC-CS5092，該芯片是現階段同類型產品中最少管腳、外圍元件最少的，非常適合應用于藍牙音響、玩具、手持打印機、無人機、電動工具等產品領域。
概要
CS5092S是一款5V輸入，固定0.85A充電電流，支持雙節鋰電池串聯應用的升壓充電管理IC。CS5092S集成功率MOS，采用異步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。CS5092S的升壓開關充電轉換器的工作頻率為500KHz。
CS5092S內置四個環路來控制充電過程，分別為恒流（CC）環路、恒壓（CV）環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出，并匹配所有適配器的輸入自適應環路。
CS5092S提供了纖小的SOT23-6L封裝類型供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。
描述
USB 5V輸入異步開關升壓充電
工作電壓3.6~6V，芯片耐壓30V，內部集成高壓晶體管
固定0.85A充電電流
自動調節輸入電流，匹配所有適配器
支持LED充電狀態指示
500KHz開關頻率
輸出過壓/短路保護，輸入過壓保護
IC過溫保護，IC溫度自適應調節
ESD 2KV
CS5092S應用信息
1、CS5092S腳位圖

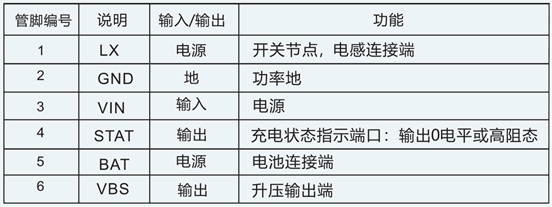

2、CS5092S管腳說明

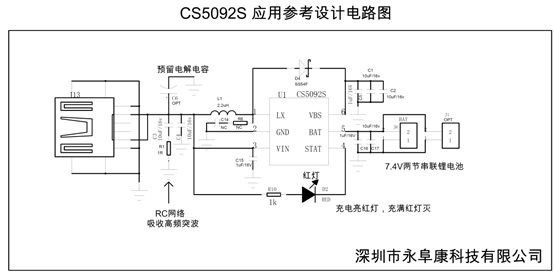

3、CS5092S DEMO板原理圖以及應用說明

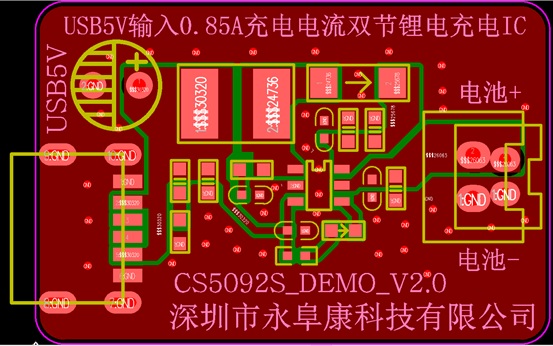

4、CS5092S DEMO板PCB設計圖

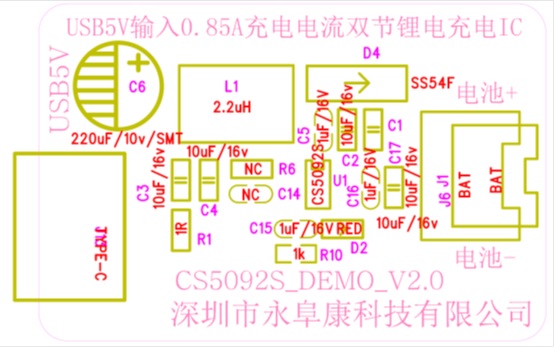

5、CS5092S DEMO板貼片圖

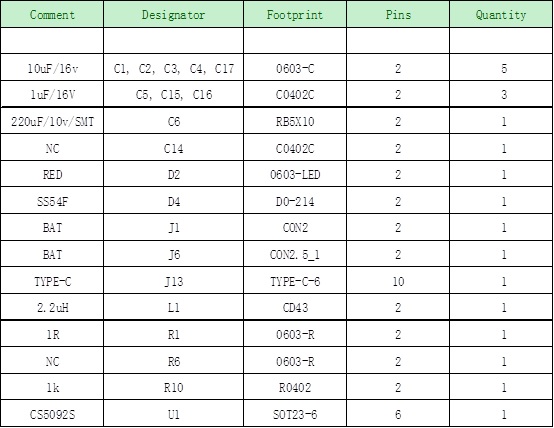

6、CS5092S DEMO板物料清單

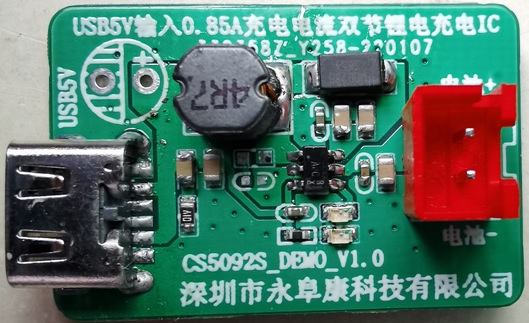

7、CS5092S DEMO板實物圖
非常感謝用戶yongfukang 的投稿！
