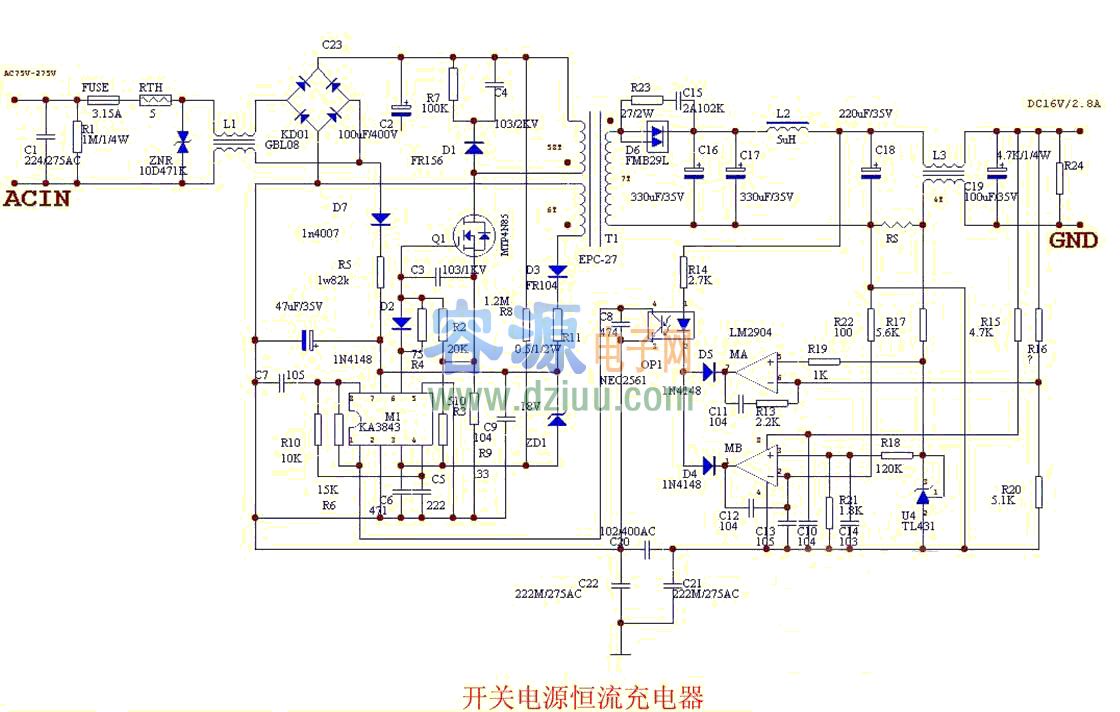

開關電源恒流充電器電路圖（KA3842a）
開關電源恒流充電器電路圖 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
本電路主要由KA3842 和LM2904集成電路控制，電路也并產
，只要有
電子技術基礎的人都應該能看懂，本電路主要為維修及愛好者提供參考，大家有什么問題請去本站論壇求助。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
