采用uc3842的反激式開關電源設計 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

摘要：采用安森美公司的電流控制型脈寬調制芯片UC3842 為一款1 kW 鉛酸蓄電池充電器控制電路設計了輸出功率為25 W 的輔助電源。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

根據文獻[ 5] 設計了UC3842 的外圍電路，分析了輸出反饋控制回路用元器件參數的計算方法，并結合給定功率場效應管最大耐壓值設計了反激式高頻變壓器，最后將設計參數制作的樣機安裝到充電器控制板上，充電器在滿載下工作穩定。實驗結果表明：樣機工作穩定可靠，具有的靜態特性和動態特性。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

高頻開關穩壓電源具有效率高、體積小、重量輕等突出優點而得到了廣泛應用。傳統的開關電源控制電路普遍為電壓型拓?fù)洌?nbsp;只有輸出電壓(www.ytjinfuren.com)單閉控制環路，系統響應慢，線性率精度偏低。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

隨著PWM 技術的飛速發展產生的電流型模式拓?fù)浜芸毂淮蠹艺J(rèn)同和廣泛應用。電流型控制系統是電壓電流雙閉環系統，一個是檢測輸出電壓的電壓外環，一個是檢測開關管電流且具有逐周期限流功能的電流內環，具有更好的電壓率和負載率，穩定性和動態特性也得到明顯改善。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

UC3842是一款單電源供電，帶電流正向補償，單路調制輸出的高性能固定頻率電流型控制集成芯片。本設計采用UC3842 制作一款1 kW 鉛酸電池充電器控制板用的輔助電源樣機，并對其進行工作環境下的測試。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

1 UC3842 的工作原理

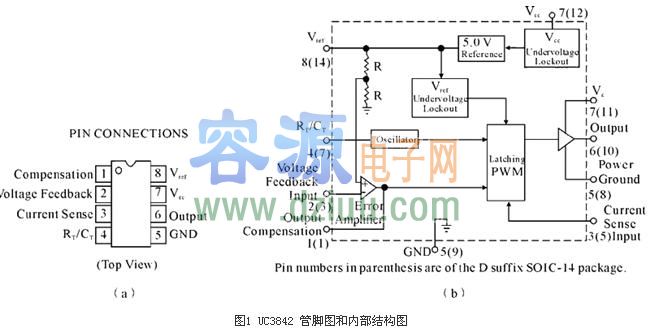

UC3842 內部組成框圖如圖1。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

其中： 1 腳是內部誤差放大器的輸出端，通常此腳與2 腳接有反饋網絡，以確定誤差放大器的增益和頻響。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

2 腳是反饋電壓輸入端，將取樣電壓加到誤差放大器的反相輸入端，再與同相輸入端的基準電壓（為2.5 V）進行比較，產生誤差電壓。容－源－電－子－網－為你提供技術支持
