ne555制作DC-DC升壓電路
ne555制作DC-DC升壓電路 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
本電路可以實現直流升壓輸出，而且不
變壓器。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

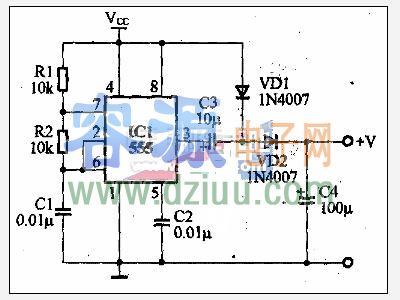

555集成電路和R1，R2、C1組成無穩態多諧振蕩器，按圖中阻、容參數，振蕩頻率約在5kHz左右，經VD1、VD2整流、倍壓輸出。假如輸入電壓VCC=12V，則輸出電壓約在20V～24V，根據負載大小而有所變化。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
