TP8312 滿足0.9V低電壓工作的一節兩節干電池升壓IC解決方案

時間:2022-03-24 11:28:59來源:http://www.szczkjgs.com/news_show_173930.htm 作者:永阜康梁雄點擊:次

深圳市永阜康科技有限公司針對1-2節干電池及鋰電池供電的移動設備應用需求，現在大力推廣一顆具備3uA超低靜態電流、最低啟動電壓0.65V低功耗同步升壓IC-TP8312。

干電池是一種利用糊狀電解質產生直流電的化學電池(濕電池是一種利用液體電解質的化學電池)，屬于一次電池，在日常生活中應用廣泛，便于攜帶。隨著便攜式AV設備及IT設備的普及,干電池已成為一種應用非常廣泛的可移動能源。正常一節干電池的電壓最高1.6V左右，放電到最低0.9V終止放電；兩節干電池串聯輸出電壓是3.2V-1.8V之間。大多數移動設備正常工作都需要一定的恒定電壓，一般是3V-5V，以保證系統正常運行。所以在以一節兩節干電池為電源的移動設備，需要可以滿足0.9V低電壓工作的升壓芯片給系統供電。

深圳市永阜康科技有限公司針對1-2節干電池及鋰電池供電的移動設備應用需求，現在大力推廣一顆具備3uA超低靜態電流、最低啟動電壓0.65V低功耗同步升壓IC-TP8312。其應用優勢如下：

（1）滿足低電壓如單節兩節干電池的應用，市場上大部分升壓芯片最低工作電壓2.5V-2.7V；

（2）TP8312在單節鋰電可以輸出5V/500毫安，而一般電荷泵升壓輸出是5V/200毫安，其低EMI特性避免對FM收音及無線麥克風的干擾；

（3）TP8312待機電流3微安，適用于要求低功耗及長時間待機的應用；

(4) 同步升壓架構，外圍元器件極少。可以采用10微分小電感，實現PCB面積；

典型應用參數

TP8312應用于單節干電池1.5V、雙節干電池3V、單節鋰電池3.7V升壓典型參數如下：

單節干電池0.9V應用升壓到3.3V/100mA。

單節干電池1.5V應用升壓到3.3V/190mA。

雙節干電池1.8V應用升壓到3.3V/230mA。

雙節干電池3V應用升壓到3.3V/550mA。

單節鋰電池2.8V應用升壓到5V/380mA。

單節鋰電池3.6V應用升壓到5V/600mA。

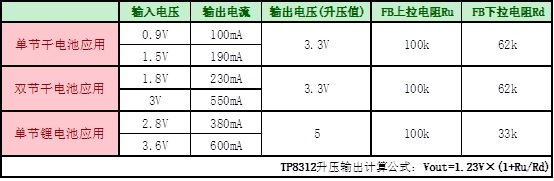

單節干電池/雙節干電池/單節鋰電池應用，升壓輸出電壓/電流以及對應FB管腳設置電阻值：

一、產品簡介

TP8312 是一款高效率，固定頻率的同步升壓型直流-直流轉換器。低壓技術允許穩壓器在沒有高浪涌電流或低壓輸入的輸出電壓過沖的情況下啟動。0.65V 到 4.2V 的輸入電壓范圍使 TP8312適合于單節電池，兩節電池或三節堿性電池，NiCd，NiMH，單節鋰離子或鋰聚合物電池。電流模式工作使其具備良好的電源和負載變化的響應，并具有開關電感峰值限流的功能。內部環路補償和保護電路減少了外圍元器件。抗振鈴電路減少了由非連續模式工作帶來的 EMI。輸出電壓由一個小的外部電阻分壓器設置。

二、特點

• 輸入電壓工作范圍：0.65V—Vout

• 可調輸出電壓范圍：1.8V—5.5V，精度±3%

• 高效率：高至 96%

• 1.0A 典型峰值輸入電流限制：

-IOUT>200mA@3.3VVOUT，1.2VVIN

-IOUT>400mA@3.3VVOUT，2.4VVIN

-IOUT>500mA@5.0VVOUT，3.3VVIN

容－源－電－子－網－為你提供技術支持

非常感謝用戶yongfukang 的投稿！

本文地址：http://www.ytjinfuren.com/dz/23/16480925394509.shtml

本文標簽:

12 下一頁尾頁
