自制一款窗簾定時器裝置
此裝置的電路如附圖所示。
一、工作原理
1．當定時器1定時開啟，電機開啟、窗簾關閉、窗簾到頭，行程開關1常閉點斷開，而常開點關閉，下一組窗簾盒開始關閉，如此可開啟多個窗簾盒。
2．當定時器2定時開啟，電機運轉，窗簾打開，窗簾到頭，行程開關l常閉點斷開，常開點關閉，下一組窗簾盒開始打開，如此可控制多組窗簾盒。
二、優點
所有組電機開閉只需兩只電容，也就是并聯在定時器輸出端的電容，減少了成本。而每組窗簾盒只需一個正反向電機和兩個行程開關。根據窗簾組總的開（閉）的時間來確定定時時間，如需2分30秒，可定時3分鐘。
三、所有元件
1．定時器2個（帶雙定時的只需一個）2．電容2只，必須是匹配正反向電機的電容。3．正反向電機，每組窗簾盒2個，包括閉，開，且是具有常閉點、常開點各一個的。
根據日常需要對窗簾進行定時，可早、可晚、非常方便。筆者用此裝置已一年多，沒有出現什么問題。如果臨時閉合或打開窗簾，可通過定時器直接手控，也可以在定時器上并聯開關，手控窗簾的閉和開。
另外，此裝置也可起到防盜作用，窗簾閉合后，小偷會認為家中有人而不敢貿然闖入。
容－源－電－子－網－為你提供技術支持本文地址：http://www.ytjinfuren.com/dzdiy/15502775523164.shtml
本文標簽:
- 上一篇文章：魚缸水泵自動開停控制電路
- 下一篇文章：單觸摸片無靜態功耗觸摸開關電路
-
路燈定時器怎么調時間？
關鍵詞： 所屬欄目：開關電源電路圖 -
發光字定時器怎么調？
關鍵詞： 所屬欄目：開關電源電路圖 -
220V遠程開關定時器怎么控制380V用電器？
220V遠程開關定時器想要控制380V用電器，不能直接接線，需要添加交流接觸器，用220V遠程開關定時器控制交流接觸器，交流接觸器控制380V用電器。遠程定時開關220V遠程定時開
關鍵詞： 所屬欄目：開關電源電路圖 -
遠程開關定時器怎么接線？
遠程開關定時器：4G網絡信號，遠程控制不限距離，無需下載APP，手機小程序實現遠距離對開關的控制，網絡自動校時，可設置自動定時開、關，也可以本地時鐘定時，設置好定時在
關鍵詞： 所屬欄目：開關電源電路圖 -
使用開關定時器有哪些注意事項？
關鍵詞： 所屬欄目：開關電源電路圖 -
微電腦時控開關定時器怎么設置定時時間?
關鍵詞： 所屬欄目：開關電源電路圖 -
PW2606過壓保護IC,前端過電壓和過電流保護裝置
過壓保護IC適用的型號為PW2606。
PW2606是一種前端過電壓和過電流保護裝置。它實現了從2.5V到40V的寬輸入電壓范圍。過電壓閾值可以外部編程或設置為內部默認設
關鍵詞： 所屬欄目：元器件知識 -
藍牙定時器怎么連接交流接觸器？
藍牙定時開關控制總功率為660W，所以當控制總功率>660W的時候，需要添加交流接觸器，以免開關被燒壞。
關鍵詞：電機控制 所屬欄目：開關電源電路圖 -
4060定時器制作
這是CMOS CD4060的電子計時器，它是CMOS 14級紋波傳送二進制計數器/分頻器和振蕩器。輸出QN是計數器的第n級，代表2 Ñ，例如Q4是2 4 = 16（1 / 16的時鐘頻率）和Q14是
關鍵詞： 所屬欄目：電子基礎 -
定時器電路
定時器是一個多任務定時提醒軟件，安裝于電腦上。它全面支持WINDOWS 9X/ME/NT/2K/XP按時執行程序、播放聲音、關機、待機、撥號、斷開連接、關閉顯示器等等操作。具有多種設定任務的方法。支持SKIN，可以隨意更換
關鍵詞： 所屬欄目：音頻功放電路 -
無所不能的555定時器到底有哪些應用(圖文)
555定時器是美國Signetics公司1972年研制的用于取代機械式定時器的中規模集成電路，因輸入端設計有三個5kΩ的電阻而得名。此電路后來竟風靡世界。目前，流行的產品主要
關鍵詞：555定時器 所屬欄目：集成塊資料 -
555定時器內部框圖及電路工作原理
555定時器內部框圖
555集成時基電路稱為集成定時器，是一種數字、模擬混合型的中規模集成電路，其應用十分廣泛。該電路使用靈活、方便，只需外接少量的阻容元件就可以構成
關鍵詞：555定時器 所屬欄目：電子基礎 -
基于555定時器的溫度傳感器控溫電路
555定時器是一種模擬和數字功能相結合的中規模集成器件。一般用雙極性工藝制作的稱為555，用CMOS工藝制作的稱為7555，除單定時器外，還有對應的雙定時器556/7556。555定時器的電源電壓范
關鍵詞： 所屬欄目：傳感器技術 -
定時器控制式微波爐的工作原理圖
定時器控制式微波爐的工作原理圖 所示為定時器控制式微波爐的工作原理圖。高壓變壓器、高壓整流二極管、高壓電容器和磁控管是微波爐的主要部件。 由圈可見，這種電路的主要特點是由
關鍵詞： 所屬欄目：家電維修 -
光電位置檢測的裝置電路
光電位置檢測的裝置電路 如圖所示是利用光電耦合器進行位置檢測的裝置電路，例如膠片的位置檢測，可通過膠片側邊的方孔進行位置檢測和計數。
關鍵詞： 所屬欄目：傳感器技術 -
555定時器組成升壓型開關穩壓器(圖文)

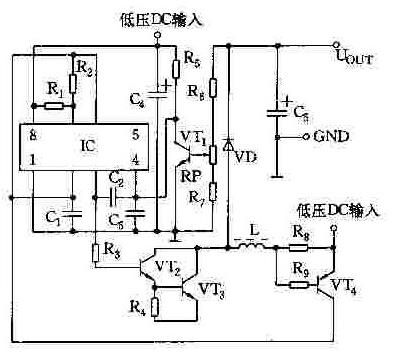

如圖3-47是用555定時器組成升壓型開關穩壓器。工作時，C1交替地放電。電阻R1設置最低開關頻率。當C充電時，經IC定時器的3腳驅動達林頓對管VT2,VT3供給電感線圈L形成電流回路。在電感L的電流達到由R8和VT4的基-射極所確定的導通電壓時，VT4的集電極電流會加速C1的充電。
