HA17358中文資料、引腳功能及應用電路圖
HA17358中文資料、引腳功能及應用電路圖
HA17358中文資料 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》
ha17358是日本日立公司產品，其中含有二級運算放大器，內部電路下面將介紹， <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》
ha17358引腳功能：
|
引腳 |
功能 |
|
1 |
運放A輸出 |
|
2 |
運放A反相輸入 |
|
3 |
運放A同相輸入 |
|
4 |
地 |
|
5 |
運放B同相輸入 |
|
6 |
運放B反相輸入 |
|
7 |
運放B輸出 |
|
8 |
電源Vcc |
內部結構圖：
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

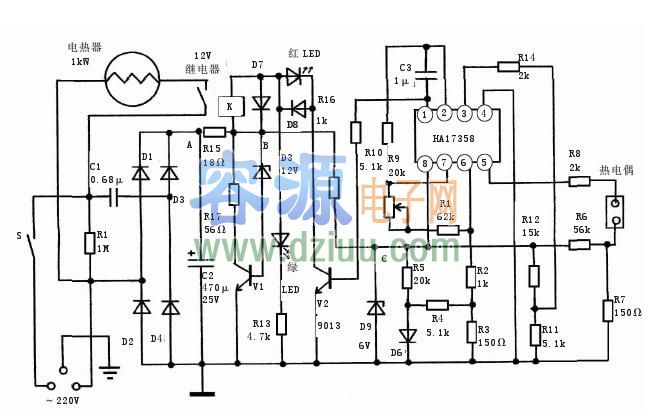

ha17358應用電路：
該應用電路是一個塑料管熱塑焊加熱控溫器電路，、電路圖如下：
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
