電磁爐維修時電燈泡的利用

時間:2018-12-27 15:54:57來源:網絡 作者:電子愛好者 點擊:799次
  這套觀“燈”維修電磁爐的簡易方法參見下圖,拆開多功能插座,將連在插片上的硬線拆掉,再將白熾燈(俗稱燈泡)燈座的兩根弓f線分別接至斷開的兩端,然后安裝

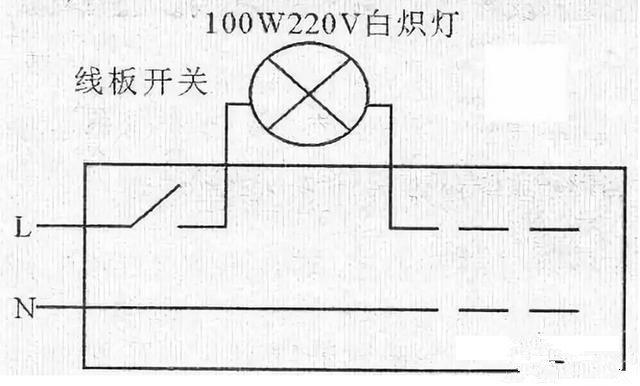

  這套觀“燈”維修電磁爐的簡易方法參見下圖,拆開多功能插座,將連在插片上的硬線拆掉,再將白熾燈(俗稱燈泡)燈座的兩根弓f線分別接至斷開的兩端,然后安裝在電工木板上,在燈座上安裝100W/220V白熾燈即可。由于白熾燈串聯在被檢修電磁爐的供電回路內,這會降低電磁爐的供電電壓,所以能有效的保護電磁爐內IGBT等元件。同時,通過察看白熾燈是否點亮可初步判斷電磁爐是否正常,可謂是一舉兩得。現向初學者介紹此法的應用技能。


  第一步,打開待修的電磁爐,首先察看12~15A保險絲(熔絲管)、300V整流塊和IGBT(俗稱“三危件”)的外觀有無異樣,再結合萬用表的歐姆擋,在線檢測整流塊和門控管(IGBT)的正、反向阻值,若阻值為0或∞,則將其引腳焊開,用Rx1k擋測整流塊中間兩腳正、反向阻值應為∞,外側兩腳的正向阻值約為5k、反向阻值為∞;否則,說明它已損壞,應更換。


  IGBT為復合管,檢測時面對字符,左腳為G,右腳為E,中間腳為C,除C、E極間的正向阻值約為5k外,其余引腳間正、反向阻值都應為∞,否則說明它已損壞,應更換。
  文中檢測的IGBT內復合了阻尼二極管,若檢測未復合阻尼二極管的IGBT時,3個極間正、反向阻值都應為無窮大,否則視為損壞。
  第二步,確認“三危件”正常后,將線盤一端斷開,用塑料夾固定在邊上,再將電磁爐的電源線插入自制的供電板插孔內后,按下開關通電,若聽到“嘀”的一聲聲,并且白熾燈“不亮”或是“閃亮”或是“微亮”,都視為正常,說明電磁爐的300V供電電路、電源電路正常。這是不同品牌電磁爐電路設計存在差異,所以“燈”的現象不同。若按動開關無“嘀”聲,說明電源電路或微處理器電路有故障,通過測量電源電路輸出電壓,判斷故障在電源電路還是微處理器電路即可。若白熾燈“亮”或“很亮”,則說明300V供電電路異常。
  第三步,通過觀“燈”判斷電磁爐基本正常后,恢復電磁爐脫掉的線盤一端,蓋上面板,放上有水的鐵質鍋具,按下多功能插座上的開關通電后,若能再聽到“嘀”的檢鍋聲時,并且白熾燈反應一樣,說明電路正常。拔下電源插頭直接插入220V市電插座中試機,若電磁爐能正常加熱,說明故障排除。如若按下面板上的開關,觀察燈“亮”或是“很亮”,說明IG-BT工作異常,應迅速斷電,以免時間過長損壞IGBT。最常見的故障原因是振蕩、驅動等電路出了問題。順著IGBT的G極查找驅動管S8050、S8550或是集成塊LM339N(其③腳為電源端),或是直接更換試之,一般都能手到病除。容-源-電-子-網-為你提供技術支持
