電磁爐的原理與維修經驗分享

時間:2011-09-03 21:13:12來源:原創作者:admin 點擊:次

無

電磁爐的原理與維修
前言
隨著生活水平的提高，老百姓對安全衛生的炊事用具接受，電磁爐也進入了千家萬戶。
使美的服務網點電磁爐的散件，快速準確的將電磁爐維修好，特編寫了《電磁爐的原理與維修》，內容中以PD16為模板，著重分析了電磁爐的原理，希望大家自己通過原理來分析故障，從而起到舉一反三的目的。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

第一章電磁爐的工作原理

1、電磁爐的工作原理概述
當電磁爐在正常工作時，電磁爐線盤上的線圈產生的交變磁場在鍋具底部反復切割變化使鍋具底部產生環狀電流（渦流），并小電阻大電流的短路熱效應產生熱量。
2、PD16電磁爐電原理圖

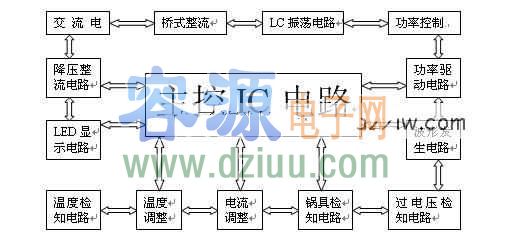

3、PD16電磁爐的工作方框《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

第二章電磁爐主要部件功能
1、陶瓷板：進口高級耐熱晶化陶瓷板。
2、高壓主基板：構成主電流回路。
3、低壓主基板：電腦控制功能。
4、LED線路板：顯示工作和傳遞操作指令。
5、線盤：將高頻交變電流轉換成交變磁場（ PAN）。
6、風扇組件：散熱輔助元件（FAN）。
7、IGBT：通過低電流信號、控制大電流的通斷（IGBT）。
8、橋式整流塊：將交流電源轉換為直流電源（BD101）。
9、熱敏電阻件：將熱量信號傳遞到控制電路。
10、熱開關組件：感應IGBT工作溫度，從而保護IGBT過熱損壞。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

第三章電磁爐集成塊功能
1、C80C49-143A：中央器集成快（Ic1）。
2、SN7407N：高壓輸出緩沖器/驅動器（Ic2）。
3、HD74LS145：四—十線譯碼器/驅動器（Ic4）。
4、LM339：低功耗、低失調電壓比較器（Ic5、IC6）。
5、TA8316S：驅動器（Ic3）。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

第四章電磁爐的工作原理（PD16）
電磁爐220v工頻交流由AC IN插口接入，通過保險絲F101防止內部電路的過載及短路。VA為并聯壓敏電路，防止外部供電電壓過高，往往為燒毀自身來保護后級電路的安全。C101為濾波電容，容量為2UF。C101后級為大功率橋式整流塊，可將前級的220v工頻交流電整流為脈動直流電，脈動直流電通過扼流圈和C102的平滑濾波，將平穩的直流電供向下級PAN電磁線盤，PAN線盤與C103振蕩電容組成LC振蕩電路，從而在線盤上產生交變磁場。
PAN電磁線盤的后級為T102電流取樣變壓器，通過T102次級將電流信號傳遞給電壓比較器LM339進行檢測。
T102的后級為高壓保護二極D，作用為保護IGBT，防止反向高壓擊穿IGBT。IGBT的控制極由驅動器TA8316S驅動，TA8316S輸出14KHz頻率的脈沖，根據TA8316S輸出的脈寬來IGBT通斷時間的長短，從而達到功率的要求。
LM339為電壓比較器，PD16使用兩塊LM339：一塊為IC5，主要功能為鍋具檢測、溫度檢測；另一塊為IC6，主要功能為電流檢測，電壓檢測。IC5、IC6兩個LM339比較器都將檢測信號反饋到TA8316S驅動器上，從而達到功率的要求。
線盤的熱敏利電阻RT通過熱量變化轉換為電平變化，然后通過Q601三極管推動將信號傳遞到TA8316S，從而容－源－電－子－網－為你提供技術支持

本文地址：http://www.ytjinfuren.com/dz/25/201193211750.shtml

本文標簽:

電磁爐電路圖

12 下一頁尾頁

頂一下

返回首頁

------分隔線----------------------------

上一篇文章：應用NE555集成電路制作全自動充電器
下一篇文章：基于555電視方格信息產生器電路

猜你感興趣：

晶閘管的工作原理及種類介紹
晶閘管的工作原理晶閘管在工作過程中，它的陽極(A)和陰極(K)與電源和負載連接，組成晶閘管的主電路，晶閘管的門極G和陰極K與控制晶閘管的裝置連接，組成晶閘管的控制電路。
關鍵詞：所屬欄目：元器件知識
VK1640電磁爐/冰箱LED 高壓驅動，數碼管LED顯示屏驅動
VK1640是一種數碼管或點陣LED驅動控制專用芯片，內部集成有數據鎖存器、LED 驅動等電路。SEG腳接LED陽極，GRID腳接LED陰極，可支持8SEGx16GRID的點陣LED顯示。適用于小型LED顯示屏驅動。采用SOP28的封裝形式。
關鍵詞：所屬欄目：元器件知識
案例分享：家用電磁爐元器件散熱方式與導熱材料應用
兆科電子的熱管理材料能夠很好地解決電磁爐電路板和線圈盤等發熱元器件在復雜環境的可靠性和電磁兼容性問題。鑒于電磁爐對導熱材料的高導熱需求，兆科主要推薦的材料是導熱硅膠片和導熱硅脂產品來解決散熱方案。
關鍵詞：所屬欄目：電源電路
工程師介紹什么是LVDS，LVDS工作原理介紹
工程師介紹什么是LVDS，LVDS工作原理介紹
二、LVDS的工作原理

其源端驅動器由一個恒流源（通常約為3.5mA，最大不超過4mA）驅動一對差分信號線組成。接收端
關鍵詞：所屬欄目：電子基礎
勒夫邁|灰塵傳感器的用途及原理介紹
傳感器是我們生活中最常見的一種，也是對我們生活影響非常大的，尤其是現在的灰塵傳感器，在我們生活的環境中灰塵包括香煙煙霧粒子、被褥灰塵、打掃時的灰塵、虱子、寵物的
關鍵詞：所屬欄目：傳感器技術
顆粒物傳感器在在線監測儀的測量原理
近年來， PM2.5/PM10/TSP等細顆粒物成為空氣污染的主要因素，多數城市已在開展細顆粒物在線監測工作。由于其價格低廉、攜帶方便等優點，目前顆粒物傳感器受到大眾的青睞。現有的顆粒物傳感器的測量原理有電學原理、光學原理，其中光學原理主要包括紅外和激光。
關鍵詞：所屬欄目：傳感器技術
自制最簡單干電池充電器電路圖（原理圖）
自制最簡單干電池充電器電路圖（原理圖）：干電池應用場合很多，遙控器應用干電池是最常見的一種，還有就是兒童玩具應用干電池也很多，只要是充電電池，就可以進行二次充電使用，其實干電池充電電路原理很簡單，自制最簡單干電池充電器電路也很容易，對于電子技術要求不高，只要會一點電路基本常識就可以輕松制作出來，如下圖所示：電子元器件很少，核心器件就是一個多抽頭變壓器，可以輸出固定電壓AC12V、AC8V、AC6V等就能完成。電路原理圖如下：
關鍵詞：充電器電路圖所屬欄目：電路圖
定時開關的工作原理是什么？

關鍵詞：所屬欄目：開關電源電路圖
NE555制作過壓過流保護電路及原理圖
NE555制作過壓過流保護電路及原理圖　　當電源供給電壓或負載吸取的電流太大時，下圖電路可斷開負載給出故障指示。正常工作時，Tr1和Tr2均截至，555復位，555中的放電晶體管
關鍵詞：過壓保護電路過流保護電路所屬欄目：電子基礎
超聲波傳感器的原理和應用
超聲波傳感器的原理和應用本文就應用聲波進行“檢測”介紹超聲波傳感器的功能示例。檢測距離距離可以通過測量超聲波反射時間來計算。由于不受顏色的影響，因此透
關鍵詞：所屬欄目：元器件知識
交流接觸器的結構原理、參數及選型
交流接觸器的結構原理、參數及選型:一，交流接觸器的結構：下面是交流接觸器的實物圖：交流接觸器實物圖交流接觸器的結構由四大部分構成，看下圖。交流接觸器結構圖，（1）電磁系統，包括電磁線
關鍵詞：所屬欄目：其他文章
穩壓器的工作原理及主要技術參數
一、工作原理穩壓器由調壓電路、控制電路、及伺服電機等組成，當輸入電壓或負載變化時，控制電路進行取樣、比較、放大，然后驅動伺服電機轉動，使調壓器碳刷的位置改變，通
關鍵詞：所屬欄目：電子基礎
耳機功放電路工作原理
當沒有耳機插頭接入插孔時，R1-R2分壓電阻使提供到HP-IN管腳（16腳）的電壓近似為50mV，驅動Amp1B和Amp2B處于工作狀態，使HWD2163工作于橋式模式。輸出耦合電容隔離半供給直
關鍵詞：所屬欄目：電子基礎
簡單9V無線話筒調頻發射機原理圖
無線話筒調頻發射機原理圖：采用簡單的電路和及少的電子元器件，可以很方便制作無線話筒發射電路，本電路適合電子愛好者制作使用。
關鍵詞：所屬欄目：音頻功放電路

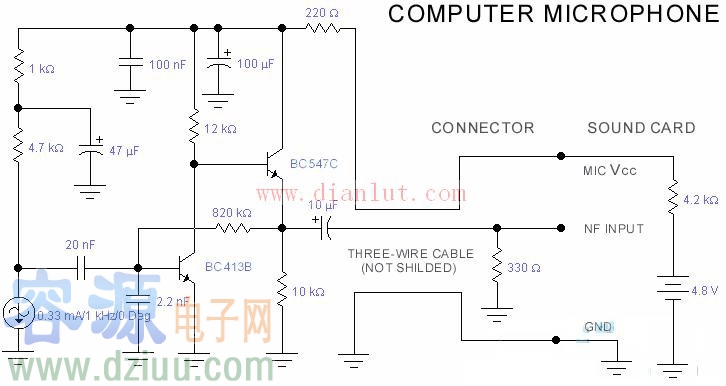

電腦麥克風電路原理圖
