工程師介紹什么是LVDS，LVDS工作原理介紹
二、LVDS的工作原理

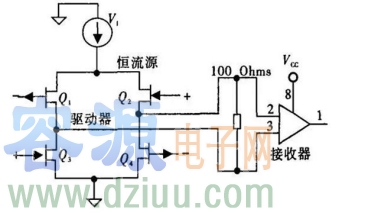

其源端驅動器由一個恒流源（通常約為3.5mA，最大不超過4mA）驅動一對差分信號線組成。接收端的接收器本身為高直流輸入阻抗，所以幾乎全部的驅動電流都流經100Ω的終端匹配電阻，并在接收器輸入端產生約350mV的電壓。當源端驅動狀態反轉變化時，流經匹配電阻的電流方向改變，于是在接收端產生高低邏輯狀態的變化。
為適應共模電壓的在寬范圍內的變化，一般情況下，LVDS的接收器輸入級還包括一個自動電平調整電路，該電路將共模電壓調整為一固定值，其后面是一個Schmitt觸發器，而且，為防止Scdhmitt觸發器不穩定，設計有一定的回滯特性，Schmitt后級才是差分放大器。
