一，交流接觸器的結構：

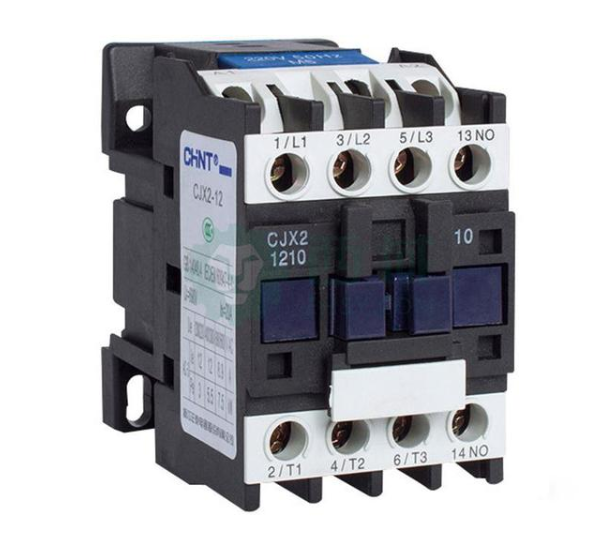

下面是交流接觸器的實物圖：

交流接觸器實物圖

交流接觸器的結構由四大部分構成，看下圖。

交流接觸器的結構原理、參數及選型

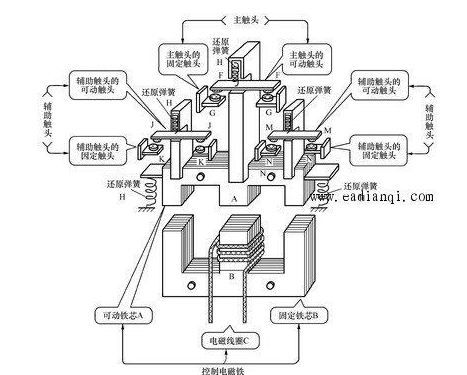

交流接觸器結構圖

，（1）電磁系統，包括電磁線圈，靜鐵芯和銜鐵，這是交流接觸器的驅動系統。

（2）觸頭系統，包括主觸頭和輔助觸頭，輔助觸頭有常開輔助觸頭，常閉輔助觸頭，這是交流接觸器的執行系統，隨著銜鐵的上下移動，帶動安裝在銜鐵上的動觸點一起上下移動，使觸頭狀態發生改變。

（3）滅弧系統，交流接觸器一般采用滅弧室滅弧，而滅弧室目前應用最廣泛的是陶瓷滅弧室和阻燃塑料滅弧室或膠木滅弧室三種，而內部結構都是差不多的，采用鐵件柵片式引弧。將燃弧引進柵片在柵片中分割和燃燒掉，從而保護觸頭。

（4）輔助系統，主要包括復位彈簧，外殼，接線柱，支架和底座，復位彈簧作用是當線圈失電時推開（或拉回）銜鐵，使常開和常閉觸點復位，底座用于安裝交流接觸器。

二，交流接觸器的工作原理

交流接觸器的結構原理、參數及選型

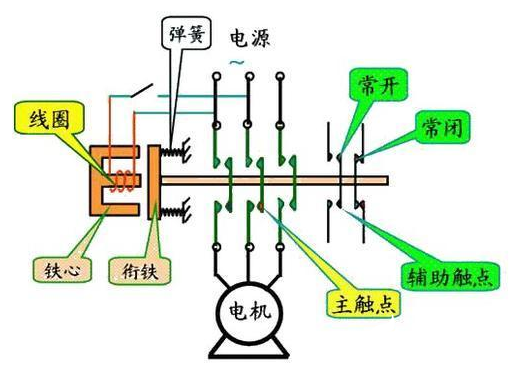

交流接觸器接線圖

用上圖來說明接觸器的原理，上面是一個380v的交流接觸器，當線圈加上380v電壓時，電磁鐵產生磁場，對銜鐵產生吸引力，克服彈簧反作用力，使銜鐵向鐵心方向移動（上圖是向左移動），帶動動觸點一起移動，主觸點和常開輔助觸點閉合，電源給負載（上圖是電機）供電，常閉觸點斷開。斷開線圈電源，電磁鐵失去磁性，在反作用力作用下，銜鐵恢復原位，帶動動觸點一起移動（上圖是右移），各觸點復位。

三，交流接觸器主要參數：（1），線圈電壓，Ac表示交流，B，c，F(xiàn)，M，Q，分別代表線圈電壓是，24v，36v，110v，220v，380v，（2），適應頻率，M5，M6，M7，分別表示應用頻應在50赫滋，60赫滋，70赫滋，

（3），觸點容量，就是接觸器正常長期工作而主觸點不會損壞的最大電流值，選擇時根據電路的電流值和具體的情況，合理選用接觸器觸頭容量，一般要稍大于電路電流。

（4），線圈的吸合電壓和釋放電壓，吸合電壓就是接觸器閉合時線圈所用的最低電壓值，最高電壓釋放值是指接觸解除吸合狀態的最高電壓值，一般情況下吸合電壓在額定電壓的80%以上，最高釋放在壓在額定電壓70%以下。

（5）額定電壓，接觸器正常工作時，主觸點所能承受的工作電壓，選擇交流接觸器時，接觸器的額定電壓要等于十上大于線路的電壓。（6）約定發熱電流

在規定條件下試驗時，在8h工作制下，各部分溫升不超過極限值時所承載的最大電流。

（7）接通與分?jǐn)嗄芰Γ?/p>

接觸器的接通與分?jǐn)嗄芰κ侵钢饔|點在規定條件下能夠進行可靠接通和分?jǐn)嗟碾娏髦怠?/p>

（8）接觸器的機械壽命和電氣壽命，機械壽命一般指交流接觸器運動部件損壞，觸點吻合狀態不良，電氣壽命主要指線圈出現斷路及匝間短路的情況。

四，交流接觸器的選型；

（1）根據電路電壓選擇接觸器額定電壓，原則是接觸器一電壓大于或等于所控制的電路電壓。

（2）根據控制的對象選交流接觸器的極數，如果控制的是單相電，就用兩極接觸器，如果控制三相電機、就用三權接觸器。

（3）根據負載電流選擇接觸器主觸頭容量，一般電動機控制回路，接觸器的觸點容量是負載額定電流的1.2倍一1.5倍。

（4），接觸器線圈電壓的選擇：一般根據負載所用電壓來選接觸器線圈電壓，例如，負載用的是380v電壓，就選線圈電壓是380v的的接觸器，如果負載電壓是220v，就選線圈電壓是220v的接觸器，按理說選擇線圈電壓低的接觸器比較安全，但要另備電源，勢必會增加投資，電路變的復雜化。

（5）根據交流電的頻率選擇接觸器：如果頻率是50赫滋的交流電選M5，頻率是60赫滋交流電選M6系列的接觸器。

這是我對交流接觸器的膚淺認識，蔬漏和錯誤之處難免，歡迎網友批評指正，在此謝謝大家。
