380v時控開關接線圖帶交流接觸器接線方法(圖文)
在三相控制電路中，應用微電腦時控開關控制用電設備工作時間是很方便的，市面上的微電腦時控開關種類也很多，多工作電壓上可以
380v時控開關接線圖帶交流接觸器接線方法
在三相控制電路中，應用微電腦時控開關控制用電設備工作時間是很方便的，市面上的微電腦時控開關種類也很多，多工作電壓上可以分為交流380V時控開關和交流220V時控開關，當然常見的還是交流220V時控開關，今天主要介紹一下交流380v時控開關接線圖，整個控制電路中只要兩個器件，一個380V時控開關和一個380V交流接觸器，
注意事項：
1：購買時控開關時一定要注意時控開關的工作電壓，必須是380V的才行；
2：購買交流接觸器一定要注意交流接觸器線圈工作電壓，必須也是380V工作電壓；至于交流接觸器的負載電流可以根據自己用電設備功率大小自己配置。

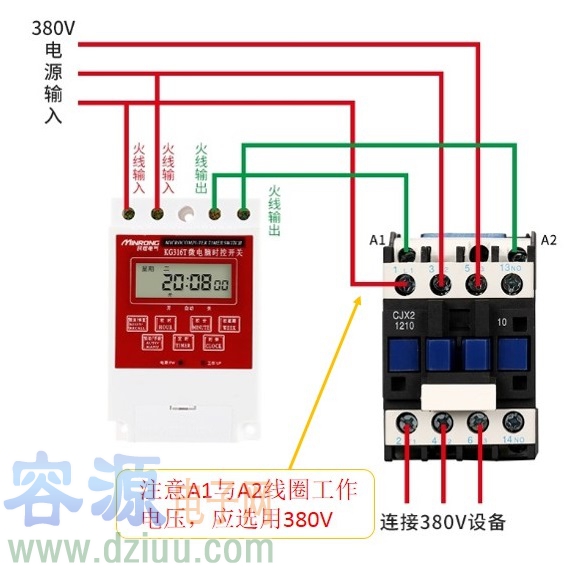

380v時控開關接線圖如下：
380v接觸器時控開關接線方法介紹結束，有什么問題可以在文章下方評論區留言。
