ka7500b、ka7500c應用電路圖分享
此降壓轉換器/降壓電路基于KA7500b SMPS控制器芯片，
以下電路是從參考設計中可以找到電路的詳細信息和從文檔中計算出來的。這是與KA750
此降壓轉換器/降壓電路基于KA7500b SMPS控制器芯片，
以下電路是從參考設計中可以找到電路的詳細信息和從文檔中計算出來的。這是與KA7500c一起構建的應用電路之一，該降壓轉換器可以在5V時提供5.75Ampere的負載電流，我們也可以使用TL494或KA7500c在運行/額定值上相同。建議的工作電壓范圍是7V至40V DC，我使用的電源是一個額定電壓為18V，3.7A的舊筆記本電源適配器。但是，電路在滿載時的最大輸入電流為2A。

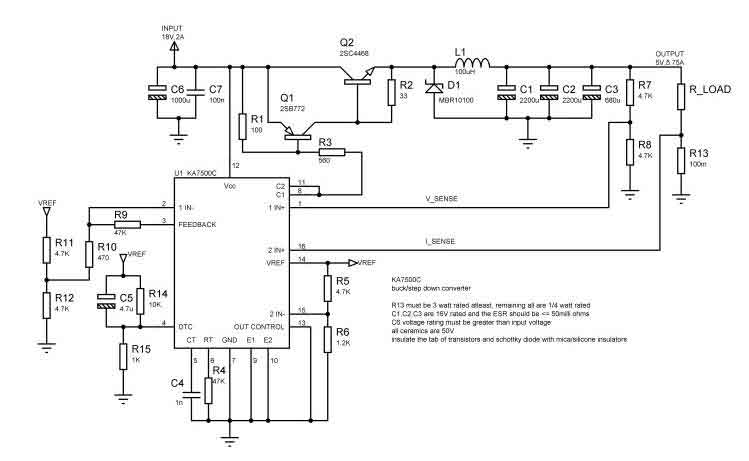

ka7500c應用電路圖1

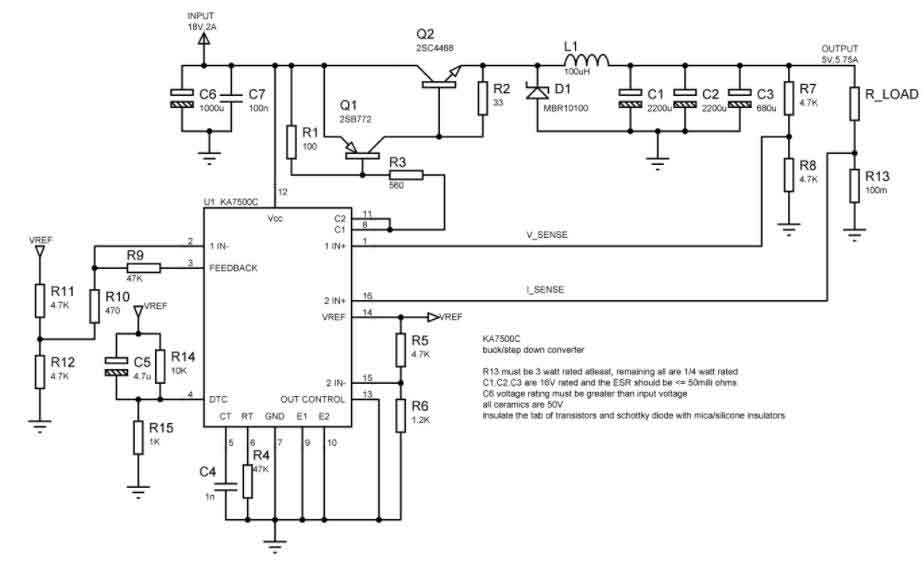

ka7500b應用電路圖2

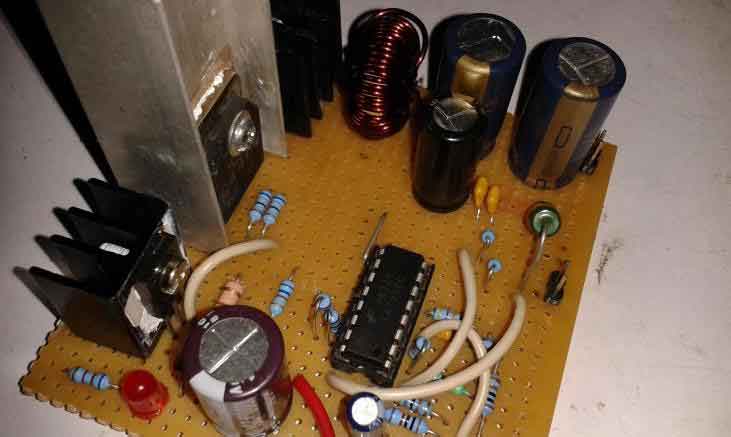

ka7500b應用電路圖成品
降壓轉換器可在5V時提供5.75A的負載電流，短路電流為7Ampere。最大輸出為5V×5.75A，最大功率輸出時的紋波電壓為94mV，輸入功率為18V×2A，計算效率（η）
η=輸出功率/輸入功率= 5×5.75 / 18×
2η= 79.86％
注：C1，C2，C3為低ESR電解電容，將100nF，50V額定陶瓷電容中的2個與C1，C2，C3并聯，以降低高頻噪聲。
L1，F(xiàn)S-1RN系列環形磁芯由鐵粉（26）制成，用于制造電感器，F(xiàn)S-1RN磁芯或類似產品，您可以從舊的臺式PSU中獲得這個。這是 環形的一個有用的鏈接，我的一個朋友威廉先生幫我選擇了環形核心，多虧了他。
Q1，Q2均為2SB772 2SC4468它們是音頻晶體管，可用于線性開關應用。ka7500b應用電路圖介紹完成，有什么問題可以在文章下面評論區留言。
相關資料：
KA7500B各引腳電壓參考值http://www.ytjinfuren.com/ic/KA7500B.shtmlKA7500B中文資料，引腳功能圖 http://www.ytjinfuren.com/dz/21/7500_84.shtml容－源－電－子－網－為你提供技術支持
本文地址：http://www.ytjinfuren.com/ic/ka7500b_0720.shtml
本文標簽:
- 上一篇文章：KA7500B各引腳電壓參考值
- 下一篇文章：viper22a開關電源電路圖
-
5V升壓12.6V應用電路圖
產品概述
PW4053 是一款 5V 輸入，最大 1.2A 充電電流，支持三節鋰離子電池的升壓充電管理 IC。PW4053 集成功率 MOS，采用異步開關架構，使其在應用時僅需極少的外圍器件，
關鍵詞： 所屬欄目：元器件知識 -
PW2558芯片DC/DC應用電路圖及參數
說明
PW2558開發了一種高效的異步降壓DC/DC調節器輸出0.8A電流。集成電路采用電流模式自適應恒關斷時間控制。這個PW2558可在4.5V至55V的寬輸入電壓范圍內工作，并將主開關
關鍵詞： 所屬欄目：元器件知識 -
0.8A，4.5V-55V輸入，異步降壓調節器PW2558及典型應用
說明
PW2558開發了一種高效的異步降壓DC/DC調節器輸出0.8A電流。集成電路采用電流模式自適應恒關斷時間控制。這個PW2558可在4.5V至55V的寬輸入電壓范圍內工作，并將主開關
關鍵詞： 所屬欄目：元器件知識 -
PW1555應用電路－代理商
PW1555是一個可編程的限流開關，具有輸入電壓范圍選擇和輸出電壓鉗位。集成保護N溝FET的極低RDS（ON）有助于減少正常運行時的功率損耗。可編程軟啟動時間控制轉換率，在啟動
關鍵詞： 所屬欄目：元器件知識 -

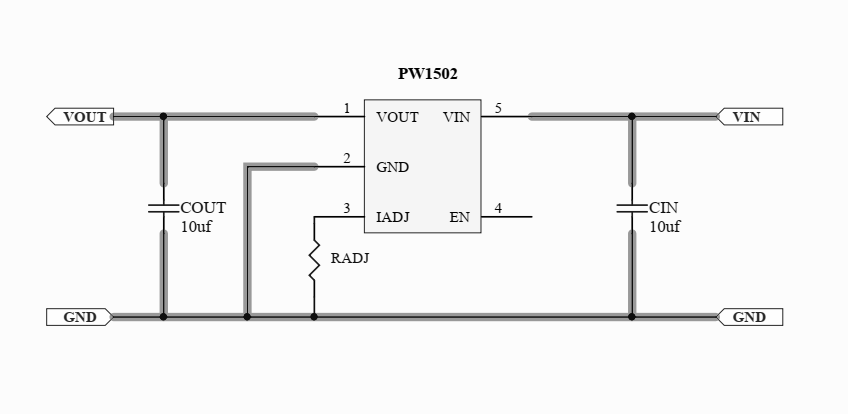

PW1502典型應用電路
一般說明
PW1502是超低RDS（ON）開關，具有可編程的電流限制，以保護電源源于過電流和短路保護。它具有超溫保護以及反向閉鎖功能。
PW1502采用薄型（1毫米）5針薄型SOT23
關鍵詞： 所屬欄目：元器件知識 -
PW6206降壓調節參數及應用電路圖
一般說明
PW6206系列是一款高精度，高輸入電壓，低靜態電流，高速，低壓降線性穩壓器具有高紋波抑制。在VOUT=5V&VIN=7V時，輸入電壓高達40V，負載電流高達300mA，采用BCD工
關鍵詞： 所屬欄目：元器件知識 -
PW5100應用電路，1.2V升壓到3V和3.3V的升壓芯片
1.2V鎳氫電池升壓到3V和3.3V輸出，1.2V升壓3V，1.2V升壓3.3V穩壓輸出供電的芯片。
PW5100 是一款低靜態電流、達效率、 PFM 模式控制的同步升壓變換器。 PW5100 所需的外部
關鍵詞： 所屬欄目：元器件知識 -
PW5100應用電路，1.2V升壓5V和2.4V升壓5V芯片，適用于
一節鎳氫電池1.2V升壓5V電路芯片，兩節鎳氫電池2.4V升壓到5V的電源芯片
PW5100具有寬范圍的輸入工作電壓，從很低的0.7V到5V電壓。
PW5100輸出電壓固定3V，3.3V，5V可選固
關鍵詞： 所屬欄目：元器件知識 -
PW6513典型應用電路，中文參數
一般說明
PW6513系列是一款高精度，高輸入電壓，低靜態電流，高速，低具有高紋波抑制的線性穩壓器。輸入電壓高達40V，負載電流為在電壓=5V和VIN=7V時高達300mA。該設備采用
關鍵詞： 所屬欄目：元器件知識 -
車載12v轉220v逆變器電路圖（CW3525A應用電路）
變器電路圖（CW3525A應用電路）車載12v轉220v逆 本車載逆變器電路實際上是一個數字式準正弦波DC／AC逆變器，具有以下特點：(1)采用脈寬調制式開關電源電路，轉換效率高
關鍵詞： 所屬欄目：逆變器電路圖 -
倍壓升壓cd4069典型應用電路圖
倍壓升壓cd4069典型應用電路圖 CD4069倍壓升壓電源電路 如圖所示為CD4069倍壓升壓電源電路圖。
門電路組成的倍壓升壓電路可以為某些電子設備提供所需要的高壓工作電
關鍵詞： 所屬欄目：電源電路 -
tca785集成觸發應用電路
tca785集成觸發應用電路
TCA785可控硅移相觸發器是西門子公司生成的單片可控硅移相觸發電路。它能夠輸出兩路相位差180°的移相觸發脈沖，且觸發脈沖可在0～180°之間
關鍵詞： 所屬欄目：電子基礎 -
LF353的應用電路圖之D類低音功放
LF353的應用電路圖：甲類功放(A類功放)輸出級中兩個(或兩組)晶體管永遠處于導電狀態,也就是說不管有無訊號輸入它們都保持傳導電流,并使這兩個電流等于交流電的峰值,這時交流在最大訊號情況下流入負載.當無訊號時,兩個晶體管各流通等
關鍵詞：重低音電路圖音頻放大器電路圖 所屬欄目：音頻功放電路 -
LM26001典型應用電路及參數
LM26001芯片介紹 LM26001芯片是一個開關穩壓器應用的高效率的要求與設計的待機模式。該器件具有低電流睡眠模式下維持輕負載條件和電流模式在寬輸入電壓范圍內精確調節控
關鍵詞：開關穩壓電源穩壓集成電路 所屬欄目：集成塊資料 -
TDA2612應用電路圖(單聲道OTL功率放大器)
TDA2612應用電路圖(單聲道OTL功率放大器)如圖所示，為10W單聲道OTL功率放大器電路。10W單聲道OTL功率放大器電路由高保真音頻功放集成電路TDA2612組成。IC的16（腳為信號輸入端）12腳為功放輸出端。C1為輸入耦合電容，C5為輸出耦合電容，C4、R4構成消振
關鍵詞：功放集成電路音響電路圖音頻放大器電路圖 所屬欄目：音頻功放電路 -
ws3442d7p各引腳功能及應用電路（LED燈電路）
ws3442d7p各引腳功能及應用電路（LED燈電路）在LED照明燈中，應用WS3442AD7P作為控制芯片很常見，也有人會把集成電路型號看成WS3442D7P或WS3442，ws3442d7p是非隔離降壓型
關鍵詞：LED電路圖LED驅動電路圖LED照明電路 所屬欄目：集成塊資料 -
ws3442d7p各引腳功能及應用電路（LED燈電路）
ws3442d7p各引腳功能及應用電路（LED燈電路）在LED照明燈中，應用WS3442AD7P作為控制芯片很常見，也有人會把集成電路型號看成WS3442D7P或WS3442，ws3442d7p是非隔離降壓型
關鍵詞：LED驅動電路圖LED照明電路LED電路圖 所屬欄目：led -
HY-100的應用電路原理圖

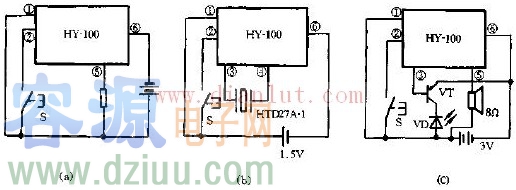

圖所示是HY-100系列音樂集成電路的應用電路，其中圖所示電路是直接驅動揚聲器的一種門鈴電路，只要按動按鈕開關S，便可觸發電路工作。圖所示電路是用壓電陶瓷片作為發聲元件的門鈴電路，由于壓電陶瓷片推
