一般說明
PW6513系列是一款高精度，高輸入電壓，低靜態電流，高速，低具有高紋波抑制的線性穩壓器。輸入電壓高達40V，負載電流為在電壓=5V和VIN=7V時高達300mA。該設備采用BCD工藝制造。PW6513提供過電流限制、軟啟動和過溫保護，確保設備工作在井況PW6513調節器采用標準SOT89-3L封裝。標準產品無鉛無鹵素。
特征
輸入電壓：4.75V~40V
輸出電壓：1.8V~5.7V
輸出精度：<±2%
輸出電流：150mA（典型值）
高達300mA@VIN=7V，VOUT=5V，
電源抑制比：60dB@100Hz
跌落電壓：600mV@IOUT=100mA
靜態電流：4.2μA@VIN=12V（典型）
ESD高壓斷路器：8KV
電容器選擇：10μF
應用
智能電表
車內娛樂
電動自行車

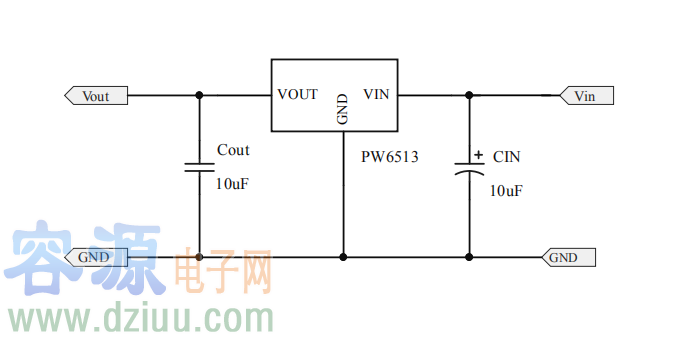

典型應用電路

申請信息
輸入電容器
VIN和GND引腳之間需要10μF的輸入電容。電容器放置盡量靠近VIN引腳，建議使用電解電容器。容忍度并且必須考慮溫度系數，以保證電容器工作在工作范圍超過整個溫度范圍和工作條件。
輸出電容器
在實際應用中，選擇輸出電容器以保證其穩定運行是很重要的。穩定和正確選擇的電容為1μF。電容公差應為±30%或優于工作溫度范圍。建議電容器類型為MLCC。
空載穩定性

PW6513將在無外部負載的情況下保持穩定和調節。這一點尤其重要在CMOS RAM中保持活躍的應用。

典型電路

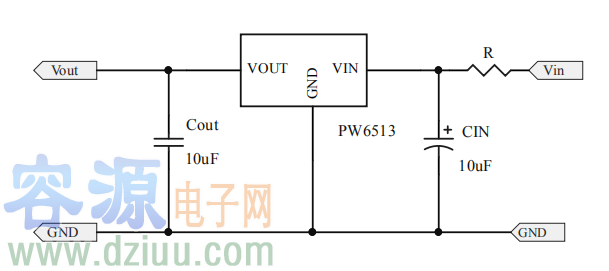

下圖顯示了PW6513設備的典型應用電路。外部的價值應根據應用情況仔細選擇部件。在封堵應用中，因?yàn)檫^沖引起的芯片上電源的插入和拔出可能會損壞對于芯片，建議VIN小于30V，輸入電壓峰值不應超過45V

在封堵應用中，建議R、C1選用如下：

1.C1=10μF~100μF電解電容器，電壓大于50V，R=0；

2.C1=1μF~10μF MLCC，電壓V大于50V，1206型R=2Ω

應仔細選擇電阻器，以確保有足夠的裕度來維持浪涌電流堵塞時
