LM26001典型應用電路及參數
LM26001芯片介紹
LM26001芯片是一個開關穩壓器應用的高效率的要求與設計的待機模式。該器件具有低電流睡眠模式下維持輕負載條件和電流模式在寬輸入電壓范圍內精確調節控制效率。靜態電流降至10μA的典型關斷模式下，小于40μA的睡眠模式。強制PWM模式也可用于禁用休眠模式。
LM26001芯片可以提供高達有固定的連續負載電流限制電流通過內置的N溝道開關，1.5A的。該器件有一個4.0V至38V的寬輸入電壓范圍，可以操作的輸入電壓在3V的電壓瞬態一樣低。
工作頻率可調，150千赫至500千赫和一個電阻，并且可以同步至一個外部時鐘。
其它特點包括電源良好，可調軟啟動，使能引腳，輸入欠壓保護，以及為減少元件數量?jī)?nèi)置自舉二極管。

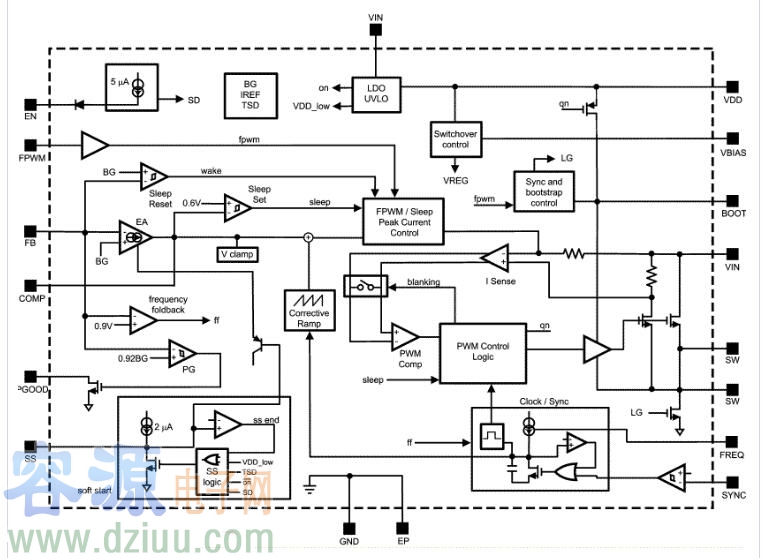

LM26001原理方框圖

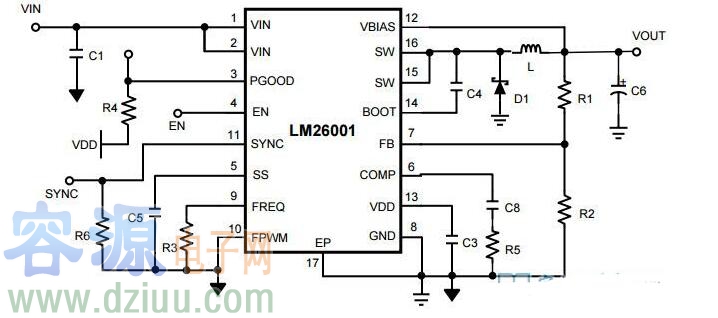

LM26001典型應用電路
