DC/DC開關穩壓器電路圖--LM25576
DC/DC開關穩壓器電路圖
LM25576 ： 3A 單片降壓開關穩壓器
今年 NSC( 美國國家半導體公司 ) 先后推出了 6 款 SIMPLE SWITCHER 系列電壓變換器， LM25576 是其中的最新成員，它采用模擬電流控制模式 (ECM) ，降壓式電路結構，內部集成了 170m Ω的 N 溝道 MOSFET 功率開關，適應 6V ～ 42V 的直流輸入電壓，開關頻率由外部電阻在 50kHz-1000kHz
自由選擇，連續電流輸出能力 3A 。
LM25576 設置了單獨的使能控制端子 (2 腳 ) 、軟啟動端子 (11 腳 ) 、頻率同步端子 (5 腳 ) ，允許使用系統頻率
多片 IC 以同一頻率協同工作。 LM25576 集成的保護控制功能
逐周期限流控制、短路保護以及過熱關斷功能，
還提供網上 EDA 在線工具 WEBENCH 支持。
SIMPLE SWITCHER 系列降壓穩壓器的主要特征是首次使用了獲得專利的 ECM 技術。使用此項技術的該系列降壓穩壓器在適應寬范圍輸入電壓的，開關頻率最高達到了 1MHz ，而且提高了 PWM 信號的控制精度，從而提高了電源在輕載／空載條件下的動態性能。

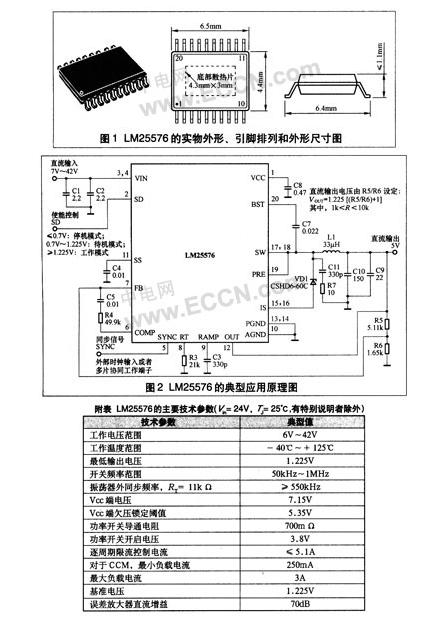

LM25576 采用底部帶有散熱焊盤的 20 引腳的 TSSOP20 封裝，它的實物圖形、引腳排列和外形尺寸參見圖 1 ，主要技術參數見附表，引腳定義和典型應用原理圖參見圖 2 ，
