簡單TDA2030音頻功率放大電路

時間:2020-06-02 13:50:30來源:網絡 作者:電子愛好者 點擊:次
　　TDA2030是德律風根生產的音頻功放電路，采用V型5 腳單列直插式塑料封裝結構。如圖1所示，按引腳的形狀引可分為H型和V型。該集成電路廣泛應用于汽車立體聲收錄音機、中功率音響設備，具有體積小、輸出功率大、失
　　TDA2030是德律風根生產的音頻功放電路，采用V型5 腳單列直插式塑料封裝結構。如圖1所示，按引腳的形狀引可分為H型和V型。該集成電路廣泛應用于汽車立體聲收錄音機、中功率音響設備，具有體積小、輸出功率大、失真小等特點。并具有內部保護電路。意大利SGS公司、美國RCA公司、日本日立公司、NEC公司等均有同類產品生產，雖然其內部電路略有差異，但引出腳位置及功能均相同，可以互換。

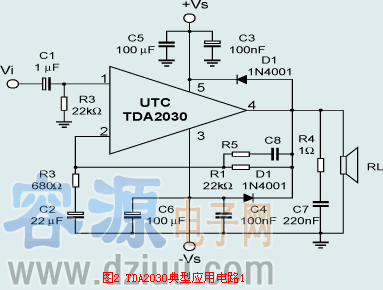

簡單TDA2030音頻功率放大電路1
























簡單TDA2030音頻功率放大電路2


























　　TDA2030參數
　　TDA2030管腳功能：
　　1腳是正相輸入端
　　2腳是反向輸入端
　　3腳是負電源輸入端
　　4腳是功率輸出端
　　5腳是正電源輸入端。
　　TDA2030特點:
　　1.開機沖擊極小。
　　2.外接元件非常少。
　　3.TDA2030輸出功率大，Po=18W(RL=4Ω)。
　　4.采用超小型封裝（TO-220）,可提高組裝密度。
　　5.TDA2030A能在最低±6V最高±22V的電壓下工作在±19V、8Ω阻抗時能夠輸出16W的有效功率，THD≤0.1%。
　　6.內含各種保護電路，因此工作安全可靠。主要保護電路有：短路保護、熱保護、地線偶然開路、電源極性反接（Vsmax=12V）以及負載泄放電壓反沖等。
　　TDA2030各腳電壓，5腳24V正常，4腳12V輸出腳正常，2腳12V正常，1腳信號輸入腳12V正常。
