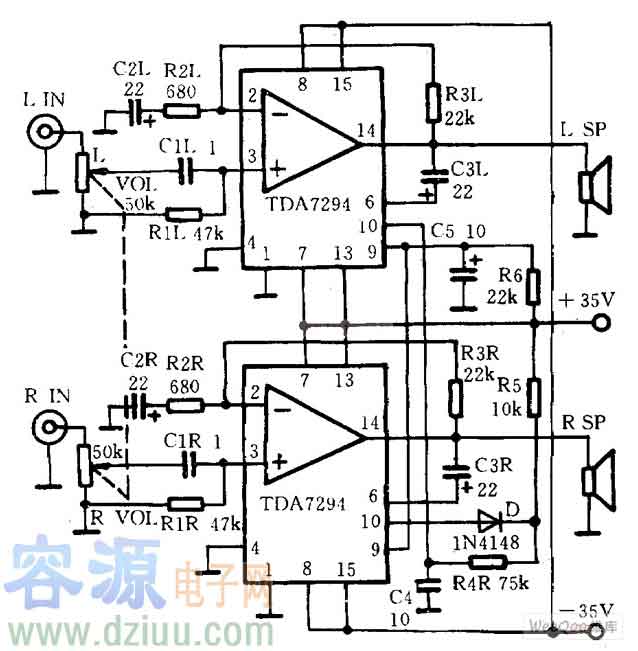

TDA7294設計的200W低音炮電路原理圖
TDA7294設計的200W低音炮電路原理圖
TDA7294器件為15腳封裝，外形如圖所示。各端腳作用如下：①腳為待機端；②腳為反相輸入端；③腳為正相輸入端；④腳接地；⑤、⑾、⑿腳為空腳；⑥腳為自舉端；⑦腳為+Vs（信號處理部分）；⑧腳為-Vs（信號處理部分）；⑨腳為待機腳；⑩腳為靜音腳；⒀腳為+Vs（末級）；⒁腳為輸出端；⒂腳為-Vs（末級）。
TDA7294內部線路設計以音色為重點，兼有雙極信號處理電路和功率MOS的特點，具有耐壓高、低噪音、低失真度、重放音色極具親和力等特色；短路電流及過熱保護功能使其性能更加完善。
TDA7294主要參數為：Vs（電源電壓）為±10V ～±40V;I0（輸出電流峰值）為10A。
TDA7294標準應用電路閉環增益為30dB,增大R3或減小R2可以提高放大器增益，反之增益下降；R4、C4決定待機時間常數，取值大時增加等待開/關時間，反之縮短時間；R5、R6、C3決定靜音時間常數，取值大時靜音時間延長，反之縮短；當控制端接低電位時為待機或靜音狀態。當控制端接Vs時，因（R5+R6）〉R4,⑩腳比⑨腳后升到高電位，而關機時先變?yōu)榈碗娢唬@就使待機和關機過程均在靜音狀態下進行，保證了放大器開關機無噪聲。
TDA7294引腳功能：
TDA7294低音炮電路圖:
