TDA7294制作的 200W 2.1低音炮電路圖（二）
TDA7294制作的 200W 2.1低音炮電路圖 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

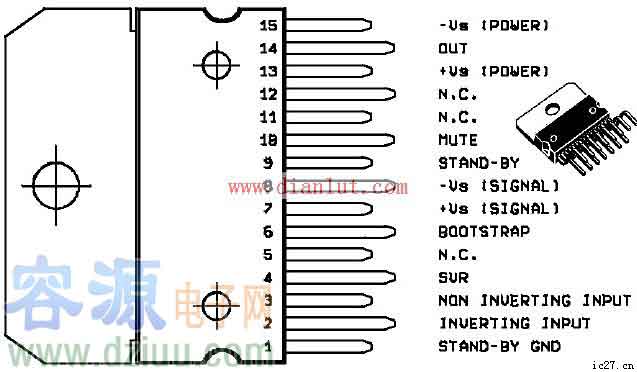

SGS-THOMSON意法微電子公司向中國大陸推出一款音色頗有新意的DMOS大功率集成功放TDA7294,一掃以往線性集成功放和厚膜集成功放生、冷、硬的音色,廣泛用于Hi-Fi領域,如家庭影院、有源音箱。該器件為15腳封裝,外形如圖
。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

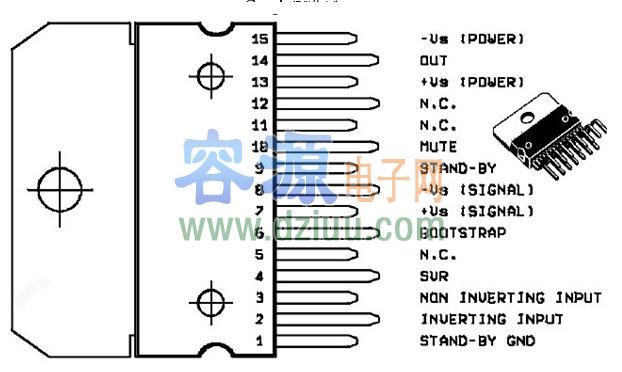

各端腳作用如下:
①腳為待機端；
②腳為反相輸入端；
③腳為正相輸入端；
④腳接地；
⑤、⑾、⑿腳為空腳；
⑥腳為自舉端；
⑦腳為+Vs(信號
部分）；
⑧腳為-Vs(信號部分)；
⑨腳為待機腳；
⑩腳為靜音腳；
⒀腳為+Vs(末級）;
⒁腳為輸出端；
⒂腳為-Vs(末級）。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
<<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
TDA7294內部線路設計以音色為重點，兼有雙極信號電路和功率MOS的特點，具有耐壓高、低噪音、低失真度、重放音色極具親和力等特色；短路電流及過熱保護功能使其性能更加完善。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
TDA7294主要參數為：Vs（電源電壓）為±10V ~±40V；I0（輸出電流峰值）為10A； <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
TDA7294標準應用電路閉環增益為30dB，增大R3或減小R2可以提高放大器增益,反之增益下降；R4、C4決定待機時間常數，取值大時
等待開/關時間，反之縮短時間；R5、R6、C3決定靜音時間常數，取值大時靜音時間延長，反之縮短；當控制端接低電位時為待機或靜音
。當控制端接Vs時，因（R5+R6）〉R4，⑩腳比⑨腳后升到高電位，而關機時先變?yōu)榈碗娢唬@就使待機和關機過程均在靜音下進行，保證了放大器開關機無噪聲。 容－源－電－子－網－為你提供技術支持
