基于TDA2030/TDA2030A組成的BTL中低音功放電路
TDA2030A是德律風根生產的音頻功放電路,采用V型5 腳單列直插式塑料封裝結構.如圖1所示,按引腳的形狀引可分為H型和V型.該集成電路廣泛應用于汽車立體聲收錄音機、中功率音響設備,具有體積小、輸出功率大、失真小等特點.并具有內部保護電路.意大利SGS公司、美國RCA公司、日本日立公司、NEC公司等均有同類產品生產,雖然其內部電路略有差異,但引出腳位置及功能均相同,可以互換.
為了提高電源的利用率，也就是在較低電源電壓的作用下，使負載獲得較大的輸出功率，一般采用平衡式無輸出變壓器電路，又稱為BTL電路。
這是由TDA2030或TDA2030A組成的BTL中低音功放電路,效果完全可以滿足業余聽音要求.其原理如下:
聲音信號由J1輸入,于是在A1上產生一個放大了的同相輸出電壓,這個同相輸出電壓,經R4,C12連接到A2的反向端(2腳),由深度負饋電路的"虛短"和"虛斷"可知,其同相端與反向端電壓相等,并且流過2腳的電流也幾乎為零,所以A2的1腳和2腳電壓都為零.這樣A1的輸出電流,幾乎全部流過R9.這就是流過R14和R9的電流幾乎相等,兩個電阻相等,兩端的電壓也相等,由于2腳為零,也就是A2輸出電壓與A1的輸出電壓相反,大小相等.這就是BTL電路的巧妙之處.
當然作為實用制作,這個電路并不完善.但BTL的核心部分清晰明了,電源部分讀者可以自已設計制作,這樣可以增加動手能力.
筆者建議揚聲器采用8Ω的,因為BTL電流較大.散熱器也要夠大,不然就有可能燒壞功放塊.不過多試試也不妨,這個管子便宜.筆者也曾經因手頭沒有那種多頁片的散器,而采用開關電源里面那種鋁塊(雙面面積150平方厘米),燒壞過功放塊.
:容－源－電－子－網－為你提供技術支持
本文地址：http://www.ytjinfuren.com/gongfangdianlu/y/TDA2030A-13520.shtml
本文標簽:
- 上一篇文章：由三極管與LM386組成功放電路制作語音放大電路
- 下一篇文章：簡單TDA2030音頻功率放大電路
-
LF353的應用電路圖之D類低音功放
LF353的應用電路圖：甲類功放(A類功放)輸出級中兩個(或兩組)晶體管永遠處于導電狀態,也就是說不管有無訊號輸入它們都保持傳導電流,并使這兩個電流等于交流電的峰值,這時交流在最大訊號情況下流入負載.當無訊號時,兩個晶體管各流通等
關鍵詞：重低音電路圖音頻放大器電路圖 所屬欄目：音頻功放電路 -
最簡單2030功放電路圖
最簡單2030功放電路圖，TDA2030A是德律風根生產的音頻功放電路,采用V型5 腳單列直插式塑料封裝結構.如圖1所示,按引腳的形狀引可分為H型和V型.該集成電路廣泛應用于汽車立體聲收錄音機、中功率音響設備,具有體積小、輸出功率大、失真小
關鍵詞： 所屬欄目：音頻功放電路 -
簡單TDA2030音頻功率放大電路
TDA2030是德律風根生產的音頻功放電路，采用V型5 腳單列直插式塑料封裝結構。如圖1所示，按引腳的形狀引可分為H型和V型。該集成電路廣泛應用于汽車立體聲收錄音機、中功率音響設備，具有體積小、輸出功率大、失
關鍵詞： 所屬欄目：音頻功放電路 -
基于兩個單功放的BTL功放電路
BTL(Bridge-Tied-load)意為橋接式負載。負載的兩端分別接在兩個放大器的輸出端。其中一個放大器的輸出是另外一個放大器的鏡像輸出，也就是說加在負載兩端的信號僅在相位上相差180°。負載上將得到原來單端輸出的
關鍵詞：音響電路圖 所屬欄目：音頻功放電路 -
TDA2030低音炮電路圖
如圖所示電路開機沖擊極小。外接元件非常少。輸出功率大，Po=18W（RL=4Ω）。采用超小型封裝（TO-220），可提高組裝密度。能在最低±6V最高±22V的電壓下工作在±19V、8Ω阻抗時能夠輸出16W的有效功率，THD≤0.
關鍵詞：重低音電路圖功放集成電路 所屬欄目：音頻功放電路 -
TDA2030A低音炮電路圖
TDA2030A的優良性能使得它十幾年來一直得到大家的瘋狂喜愛，很多外表豪華的有源音箱、中檔功放、低音炮也采用了TDA2030�！ DA2030A是單聲道的功率放大集成電路，做立體聲放大器必須使用兩只TDA2030A.TDA2030
關鍵詞： 所屬欄目：音頻功放電路 -
用TDA2030制作的有源功放電路圖示意圖
TDA2030是德律風根生產的音頻功放集成電路，采用V型5 腳單列直插式塑料封裝結構,它外接元件非常少，價格實惠,輸出功率大，Po=18W(RL=4Ω)�！ ‰娫措妷簽椤�6～±18V，輸出電流大，諧波失真和交越失真�。ā�14V
關鍵詞：功放集成電路重低音電路圖 所屬欄目：音頻功放電路 -
200w超重低音功放電路
家庭影院必備一個有源超重低音音箱。推動超重低音的功放板，輸出功率若能達到200w，則更能發出氣勢澎湃、震天動地的低頻，因此一般都要用^l輸出。本電路適合無論是用分立元件或集成電路的單聲道功放，不改一個元
關鍵詞：重低音電路圖 所屬欄目：音頻功放電路 -
HA1388設計的18W BTL音頻功放電路
本電路采用音頻功率放大（將音頻輸入信號Vi放大后，輸出VO接到揚聲器，揚聲器另一端接地。）集成電路HA1388，采用12腳單列直插塑料封裝結構。該電路在電源電壓13.2V、4Ω負載阻抗和10％失真時，輸出功率為l8W，
關鍵詞：音頻放大器電路圖 所屬欄目：音頻功放電路 -
最簡單tda2030a最優電路圖(經典電路)
本文介紹TDA2030經典電路圖，同時也是最簡單2030功放電路圖，典型供電電壓DC12V，注意TDA2030A是雙電源電路，對電源濾波要求很高，應采用大電容作為濾波電容，當然TDA2030內部功能也很完善，各種保護電路可靠。電路特點如外圍元器件少、輸出功率大、開機沖擊極小等特點，下面詳細介紹TDA2030功放電路圖。
關鍵詞：功放集成電路音響電路圖 所屬欄目：音頻功放電路 -
TDA2030A的BTL大功率功放電路原理圖
采用4個TDA2030A或LM1875組成雙通道的BTL電路。電阻為金屬膜電阻，兩個大濾波電容為6700U/25V（實測耐壓可達40v左右）的紅寶石或黑金剛（這兩個品牌質量好一點）電解電容，其它電容采用CBB無極性電容�！ DA2
關鍵詞： 所屬欄目：音頻功放電路 -
LM3886和NE5532設計的重低音功放電路原理圖
本電路即為LM3886配合NE5532前置級制作的一臺重低音功率放大器，搭配重低音音箱可獲得較好的聽音效果。LM3886是大功率單聲道音頻功率放大集成電路，11腳單列直插式封裝，內部具有完善的保護電路。在70V電源時，
關鍵詞：重低音電路圖 所屬欄目：音頻功放電路 -
tda2030a經典電路
tda2030a經典電路:
tda2030a在功放電路中應用非常廣泛，大部份功放電路都是應用tda2030a集成電路作為主要功放推動電路，tda2030a經典電路具有體積小、輸出功率大、失
關鍵詞：功放集成電路AV放大器電路 所屬欄目：音頻功放電路 -
用兩個單功放板組成BTL重低音功放電路電路圖
家庭影院必備一個有源超重低音音箱。推動超重低音的功放板，輸出功率若能達到200w，則更能發出氣勢澎湃、震天動地的低頻，因此一般都要用^l輸出。本電路適合無論是用分立元件或集成電路的單聲道功放，不改一個元
關鍵詞：音響電路圖重低音電路圖 所屬欄目：音頻功放電路 -
典型tda2030功放電路圖
tad2030功放電路圖具有體積小、輸出功率大、失真小等特點，并具有內部保護電路。廣泛應用于汽車立體聲收錄音機、中功率音響設備，TDA2030A音頻功放電路，常采用V型5腳單列直插式塑料封裝結構。不同公司生產的內部電路略有差異但可以互換，
關鍵詞：功放集成電路 所屬欄目：音頻功放電路 -
典型tda2030功放電路圖
tad2030功放電路圖具有體積小、輸出功率大、失真小等特點，并具有內部保護電路。廣泛應用于汽車立體聲收錄音機、中功率音響設備，TDA2030A音頻功放電路，常采用V型5腳單列直插式塑料封裝結構。不同公司生產的內部電路略有差異但可以互換，
關鍵詞：功放集成電路AV放大器電路音頻放大器電路圖 所屬欄目：AV功放電路 -

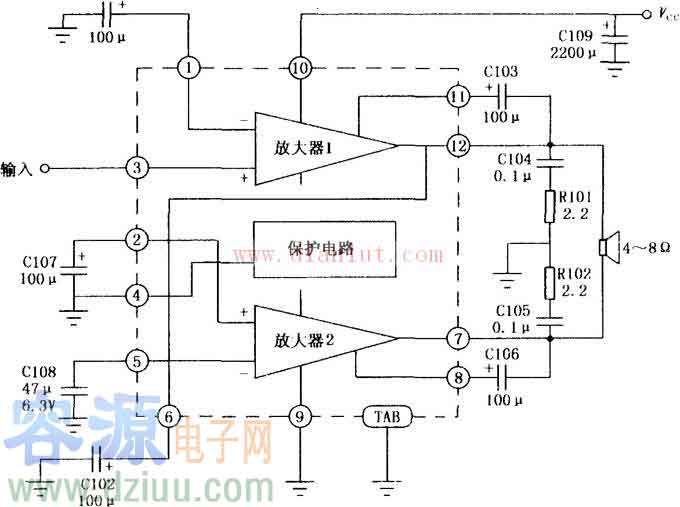

基于TDA7240A制作的20W單電源BTL功放電路圖
-

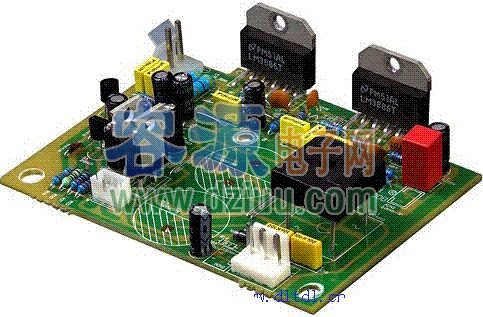

T200B專業功放采用雙LM3886 BTL放大電路
-
