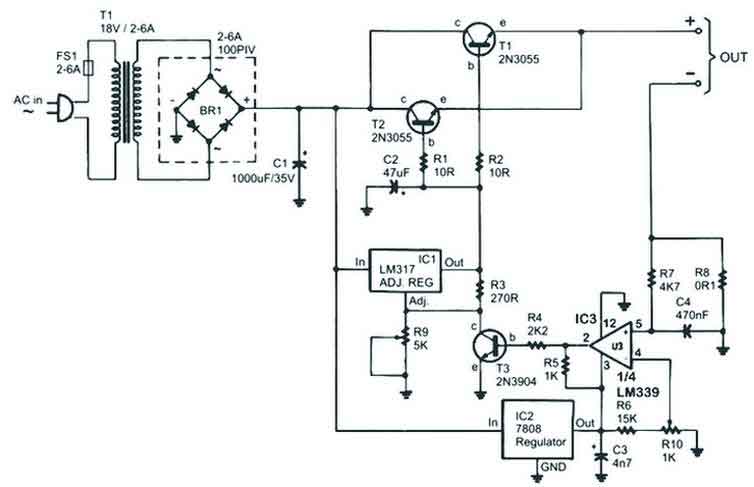

電池充電器電路原理圖
這款通用電池充電器具有穩壓輸出電壓，可根據需要進行調節。此外，該電路還具有可調節的恒流充電電路。因此，該電路將與大多數NiCad電池兼容且易于使用。它能夠為單個電池或多個串聯電池充電，最高可達18V。
功率晶體管T1和T2的串聯連接，用于管理電池充電器的輸出電壓和充電電流速率。LM317可調電壓調節器將驅動信號提供給功率晶體管T1和T2的基極。R9電位器設定輸出電壓電平。然后，R8用作電流采樣電阻，它連接在負輸出引線和電路接地之間。對于流經R8的每個充電電流Amp，在其上產生100mV輸出。R8兩端產生的電壓饋入比較器IC3的一個輸入端。比較器的另一個輸入端是連接可變電阻（R10）。
隨著電池兩端的充電電壓開始下降，通過R8的電流減小。因此，IC3引腳5的電壓降低，比較器輸出跟隨，T3關閉，完成信號的圓形路徑，以調節電池的充電電流。
您可以通過調節R10電位計來設置所需的充電電流輸出。您可以通過varry R9可變電阻設置通用電池充電器的輸出電壓。
電池充電器電路原理圖
