該放大器專門用于提供低頻低音揚聲器系統，它能夠達到100瓦到8Ω的負載。OPA541BM運算放大器要求有散熱功能，它是由Burr-Brown公司生產的。用來消除揚聲器開機關機低頻噪音的阻尼控制，繼電器也包括在內。 :
關鍵詞：   所屬欄目：音頻功放電路

　　LF353的應用電路圖：甲類功放(A類功放)輸出級中兩個(或兩組)晶體管永遠處于導電狀態,也就是說不管有無訊號輸入它們都保持傳導電流,并使這兩個電流等于交流電的峰值,這時交流在最大訊號情況下流入負載.當無訊號時,兩個晶體管各流通等
關鍵詞：重低音電路圖音頻放大器電路圖   所屬欄目：音頻功放電路

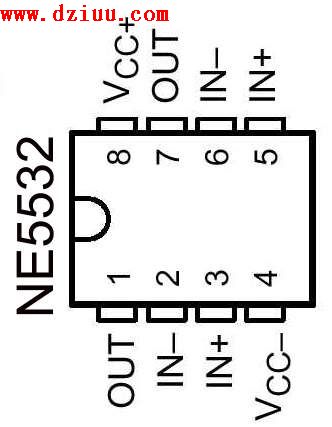

　　NE5532是高性能低噪聲運放,它具有較好的噪聲性能,優良的輸出驅動能力及相當高的小信號與電源帶寬.小信號帶寬:10MHz;輸出驅動能力:600Ω,10V;輸入噪聲電壓:5nV/√HZ(典型值);DC電壓增益:50000;AC電壓增益:10KHz時
關鍵詞：重低音電路圖功放集成電路   所屬欄目：音頻功放電路

　　TDA2030是德律風根生產的音頻功放電路，采用V型5 腳單列直插式塑料封裝結構。如圖1所示，按引腳的形狀引可分為H型和V型。該集成電路廣泛應用于汽車立體聲收錄音機、中功率音響設備，具有體積小、輸出功率大、失
關鍵詞：   所屬欄目：音頻功放電路

　　TDA2030A是德律風根生產的音頻功放電路,采用V型5 腳單列直插式塑料封裝結構.如圖1所示,按引腳的形狀引可分為H型和V型.該集成電路廣泛應用于汽車立體聲收錄音機、中功率音響設備,具有體積小、輸出功率大、失真小
關鍵詞：   所屬欄目：音頻功放電路

　　帶通式低音炮電路原理圖如圖。　　圖中，濾波電路是典型的巴特沃斯帶通形式。IC1-a與電阻R1、R9及電容C1、C2構成高通濾波器，IC1-b與電阻R4、R10及電容C3、C4構成低通濾波器，運放選用LM833N。電源變壓器采用16
關鍵詞：重低音電路圖音頻放大器電路圖   所屬欄目：音頻功放電路

　　伺服均衡相位、音量控制線路的設計特點是從音源或前級輸出的信號經L，R輸入送到運算放大IC1A的輸入端，開關K1和IC1B就是用來控制信號的正反相，使之與主音箱有更正確的相位匹配。由三聯波段開關K2和IC1C構成的
關鍵詞：   所屬欄目：音頻功放電路

隨著人們生活水平提高，對音樂的要求也不斷提高，很多人都喜歡重低音，也叫低音炮（超重低音），對于車載音響系統中，使用12V低音炮很常見，文中介紹12v低音炮常見故障維修方法。希望對維修者有幫助，維修行業故障現象千奇百怪，很多現象從未見過。只要找到電路圖就能維修。
關鍵詞：音響電路圖音頻放大器電路圖   所屬欄目：車載功放電路

　　如圖所示電路開機沖擊極小。外接元件非常少。輸出功率大，Po=18W（RL=4Ω）。采用超小型封裝（TO-220），可提高組裝密度。能在最低±6V最高±22V的電壓下工作在±19V、8Ω阻抗時能夠輸出16W的有效功率，THD≤0.
關鍵詞：重低音電路圖功放集成電路   所屬欄目：音頻功放電路

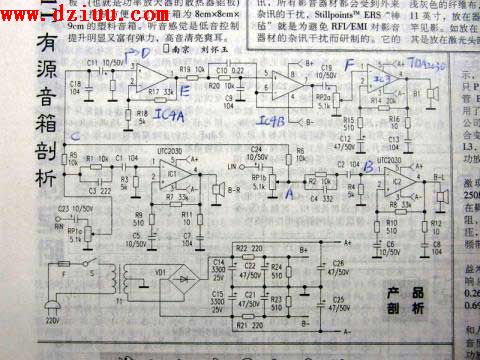

　　TDA2030A的優良性能使得它十幾年來一直得到大家的瘋狂喜愛，很多外表豪華的有源音箱、中檔功放、低音炮也采用了TDA2030。　　TDA2030A是單聲道的功率放大集成電路，做立體聲放大器必須使用兩只TDA2030A.TDA2030
關鍵詞：   所屬欄目：音頻功放電路

　　家庭影院必備一個有源超重低音音箱。推動超重低音的功放板，輸出功率若能達到200w，則更能發出氣勢澎湃、震天動地的低頻，因此一般都要用^l輸出。本電路適合無論是用分立元件或集成電路的單聲道功放，不改一個元
關鍵詞：重低音電路圖   所屬欄目：音頻功放電路

　　本功率放大器采用集成電路TA8250做立體聲放大，AN7147做重低音炮放大。具有噪聲低、靈敏度高、輸出功率大，有過熱過載自動保護等功能。
關鍵詞：重低音電路圖功放集成電路AV放大器電路   所屬欄目：音頻功放電路

TDA7294采用15腳雙列非對稱直插封裝，差分輸入級由雙極型晶體管構成，推動級和功率輸出級采用DMOS場效應管半導體技術。這種混合半導體制造工藝使得TDA7294兼顧雙極型信號處理電路和MOS功率管的優點，重放音色極具親和力（被發燒友譽為“膽味功放”）；內置的靜音待機功能，短路電流及過熱保護功能使其性能更完善。可應用在HiFi家用音響、有源音響、高性能電視機等領域。
關鍵詞：   所屬欄目：音頻功放電路

說起超重低音電路不得不說說5532,及NE5532，在從多關于5532超重低音電路圖中可以看到，全部都是雙電源供電，比如正負12V，也有很多愛好者想通過單電源來供電制作成5532單電源超重低音電路也是可以的，本文就介紹NE5532單電源超重低音電路圖，供電電壓使用的是正12V供電，前提條件是對DC12必須濾波良好，如果DC12V電源濾波不良就會有噪聲，影響效果。
關鍵詞：重低音電路圖音頻放大器電路圖功放集成電路   所屬欄目：AV功放電路

5532超重低音電路圖這是一款高性能的雙路低噪聲運算放大器。與標準雙路運算放大器（例如NJM1458）相比，它具有更好的噪聲性能，改進的輸出驅動能力以及相當高的小信號和功率
關鍵詞：重低音電路圖   所屬欄目：AV功放電路

　　如圖所示電路主要由MZ1812設計而成，它是用于產生低音、超低音信號的專用集成電路。它將輸入的55-300Hz信號頻率降低一半(即27.5-150Hz)后輸出，亦即樂理上所謂的降低一個八度。電路首先對輸入的音頻信號作低通處
關鍵詞：音頻放大器電路圖音響電路圖重低音電路圖   所屬欄目：音頻功放電路

　　本電路即為LM3886配合NE5532前置級制作的一臺重低音功率放大器，搭配重低音音箱可獲得較好的聽音效果。LM3886是大功率單聲道音頻功率放大集成電路，11腳單列直插式封裝，內部具有完善的保護電路。在70V電源時，
關鍵詞：重低音電路圖   所屬欄目：音頻功放電路

　　低音炮的電路部分見下圖。有源低音放大器的電路原理大同小異，基本是由低通濾波器和功率放大器構成，本電路由NE5532組成120Hz 低通濾波器，對輸入的120Hz以上的信號濾除，再送入LM3886功放集成電路進行功率放大
關鍵詞：重低音電路圖   所屬欄目：音頻功放電路

使用在引腳1和5之間的外部串聯RC電路和運放器的并聯內部151K電阻，對揚聲器的低音響應差補償。如果電阻是15K，穩定運行的最低值是10K，就可以得到6分貝的有效低音增強。 :
關鍵詞：重低音電路圖   所屬欄目：音頻功放電路

　　LM3886是美國NS公司推出的新型的大功率音頻放大集成電路，其后面的TF為全絕緣封裝，和LM1875T相比，它的功率較大，在額定工作電壓下最大可達68W的連續不失真平均功率，同樣具有比較完善的過壓過流過熱保護功能，
關鍵詞：重低音電路圖   所屬欄目：音頻功放電路
