5532超重低音電路圖

這是一款高性能的雙路低噪聲運算放大器。與標準雙路運算放大器（例如NJM1458）相比，它具有更好的噪聲性能，改進的輸出驅動能力以及相當高的小信號和功率帶寬。在內部對電壓跟隨器電路進行補償。這使得該設備特別適合用于高質量和專業的音頻設備，儀器儀表，控制電路和電話通道放大器中

特征：

工作電壓=±3V〜±22V
小信號帶寬= 10MHz（典型值）。
輸出驅動能力=600Ω，10Vrms typ。
輸入噪聲電壓= 5nV /√Hz（典型值）
功率帶寬= 140kHz（典型值）
擺率= 8V / µs（典型值）。
雙極技術

5532超重低音電路圖之集成電路特點介紹：

．小信號帶寬：10MHZ

．輸出驅動能力：600Ω，10V有效值

．輸入噪聲電壓：5nV/√Hz(典型值)

．直流電壓增益：50000

．交流電壓增益：2200-10KHZ

．功率帶寬： 140KHZ

．轉換速率： 9V/μs

．大的電源電壓范圍：±3V-±20V

．單位增益補償

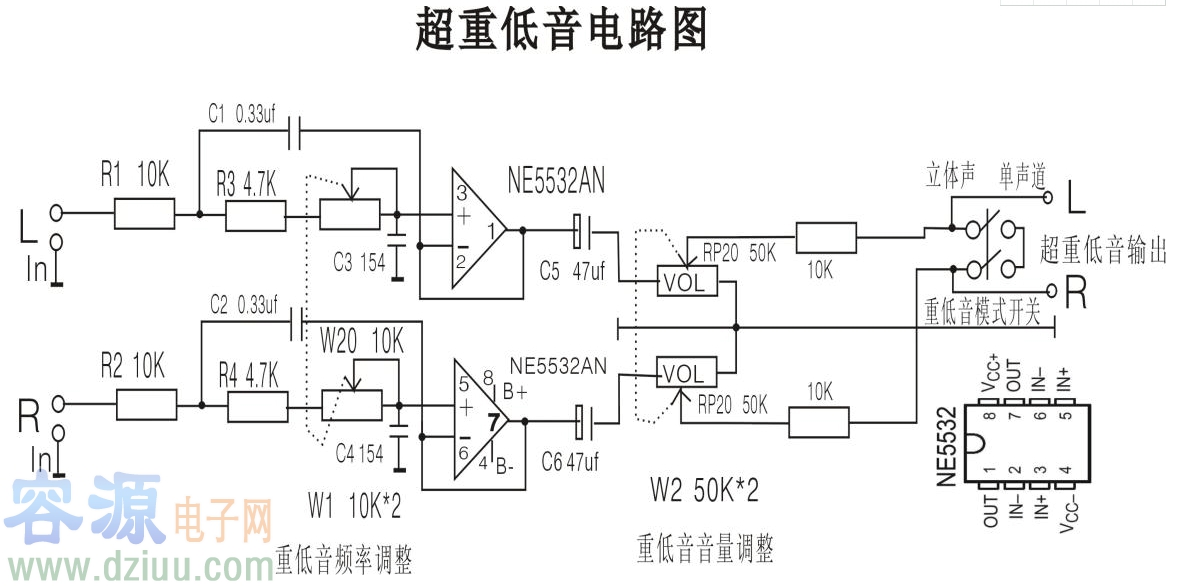

5532超重低音電路圖:

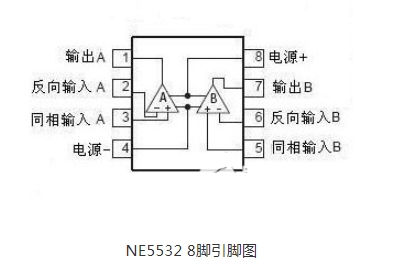

5532超重低音電路圖引腳功能:

NE5532電路設計問題

小弟用NE5532搭了個簡單的放大電路，要求放大500倍，輸入10mv，點亮二極管，電路圖如圖所示，請問大俠有沒有錯誤？為什么我一接上VCC，不輸入電壓，二極管都發光？求指點…那有問題？反向輸入端10K為1K，
答：
測測輸出端的電壓，另外注意正負電源等大反向，如果還有微小的輸出電壓可能是失調電壓的原因，可以嘗試對運放調零或者換用高精度運放。
問：耳放NE5532電路能否做功放前置放大?
答：完全可以.不知你所說的詳細電路是什么樣的，因?yàn)檫@個會涉及到輸出端的驅動方式，所以要看電路具體區別。
不過，一般來說，驅動耳機的時候每通道多半會加一個或一對驅動管，這樣輸出的阻抗就比較低，適合于驅動低阻耳機(通常為8-40歐之間)，但前置的輸出阻抗就比較高，以適應LINE-OUT到LINE-IN的電平和阻抗標準。

如果將驅動管部分去掉，耳放和前置放大基本上是一樣的。如果耳放上帶音量電位器，也應該換成固定電阻做成下拉，一般前置都不帶有音量控制。容－源－電－子－網－為你提供技術支持
