大功率12V轉220V逆變器電路圖（500W）
這是逆變器電路的 500W輸出。它將12VDC轉換為220V 50Hz。您可以輕松，廉價地構建它。 朋友喜歡這個。因?yàn)橄矚g在戶外工作，或在必要時備份存儲以供使用。其中大多數是電路低功耗，因此不適合實際應用。我的朋友說他大約要500瓦。這是一個不錯的大小。以及電視接收器和燈泡。
尋找電路時。我頭疼 如果您是初學者，或者我無法購買昂貴的優質電路。只需要一個晶體管�；蛘撸绻锌臻e時間。我想建立一個舊的電路又活著。該電路將滿足您的所有需求。

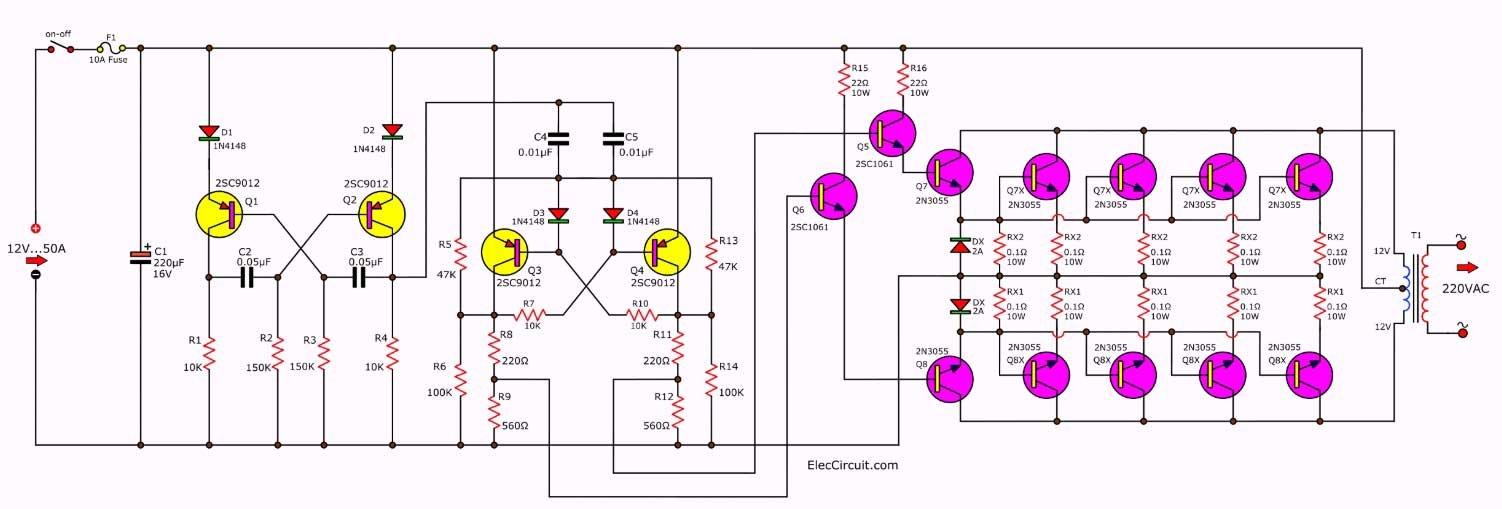

這是一個簡單的電路。按照相同的原理，我以12V的電池電壓產生一個約100 Hz的振蕩器，并傳遞給只有50HZ的兩個分頻器電路。并用10 x 2N3055晶體管并聯驅動一個10安培的變壓器。由一個具有2A的晶體管組成，當我使用10個晶體管或5對驅動器輸出大電流時。
電路很復雜，但原理并非如此，它是基本的，易于購買的晶體管數量。您可以將100瓦功率逆變器修改為晶體管和變壓器的大小。
注意：
1.此項目的電池。
如果需要500瓦輸出。您的電池必須為45Ah。（500w / 12V = 41A）。
最大電流持續1小時。
2.太陽能電池充電器（太陽能電壓18伏）
，每天約5個小時充滿電。
因此，您需要的太陽能電流為（45A / 5小時= 9A）
或9A x 18V = 160瓦。
