5A，4.5V-30V輸入，同步降壓調節器,PW2205
PW2205開發了一種高效率的同步降壓DC-DC轉換器5A輸出電流。PW2205在4.5V到30V的寬輸入電壓范圍內工作集成主開關和同步開關，具有非常低的RDS（ON）以最小化傳導
PW2205開發了一種高效率的同步降壓DC-DC轉換器5A輸出電流。PW2205在4.5V到30V的寬輸入電壓范圍內工作集成主開關和同步開關，具有非常低的RDS（ON）以最小化傳導
損失。PW2205采用瞬時脈寬調制（PWM）結構，實現高階躍降的快速瞬態響應輕載時的應用和高效率。此外，它的工作頻率是偽恒定的在連續導通模式下為500kHz，以使電感器和電容器的尺寸最小
特征
- 內部整流MOS的低RDS（on）（頂部/底部）：70/40 mΩ
- 4.5V-30V輸入電壓范圍
- 瞬時PWM架構實現快速瞬態響應
- 外部軟啟動限制涌入電流
- 恒頻：500kHz at重載
- 5A連續，6A峰值負載電流能力
- 1.5%0.6V參考電壓
- 輸出過電流限制
- 輸出短路保護當前折回
- 熱關機和自動恢復
- 符合RoHS標準且無鹵素
- 包裝：SOP8-EP
應用
- 液晶電視
- 大功率AP路由器
- 網絡
- 機頂盒
- 筆記本
- 保管部

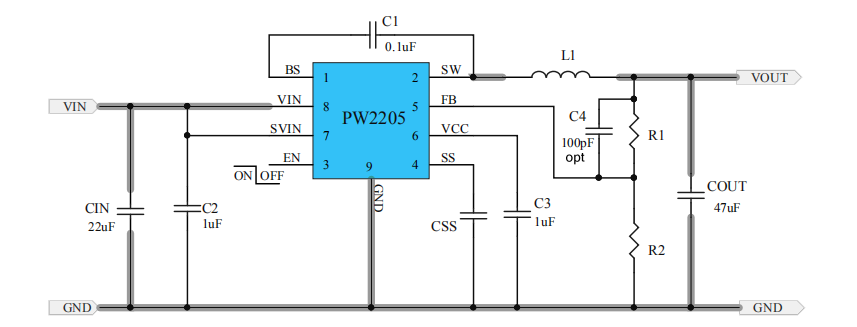

典型應用電路
非常感謝用戶kuakewei 的投稿！
