ds18b20中文資料-引腳功能圖

DS18B20是一個數字溫度傳感器,可提供-55至+125度測量范圍,以直接從單線通訊線上汲取能量,除去了對外部電源的.每個DS18B20都有一個獨特的64位序列號，從而允許多只DS18B20連在一根單線總線上；，很簡單就可以用一個微控制器去控制覆蓋在一大片區域的DS18B20。這一特性在HVAC環境控制、探測建筑物、儀器或機器的溫度以及過程監測和控制等非常有用。

DS18B20特性  ·

獨特的單線接口，只需1個接口引腳通信

 ·多點（multidrop）能力使分布式溫度檢測應用得以簡化

·不外部元件

 ·數據線供電

 ·不需備份電源

 ·測量范圍從-55℃至+125℃，增量值為0.5℃。等效的華氏溫度范圍是-67℉至257℉，增量值為0.9℉ ·以9位數字值方式讀出溫度

 ·在1秒（典型值）內把溫度變換為數字 ·用戶可定義的，非易失性的溫度告警設置

 ·告警搜索命令識別和尋址溫度在編定的極限之外的器件（溫度告警）

 ·應用范圍恒溫控制，工業系統，消費類產品，溫度計或熱敏系統

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

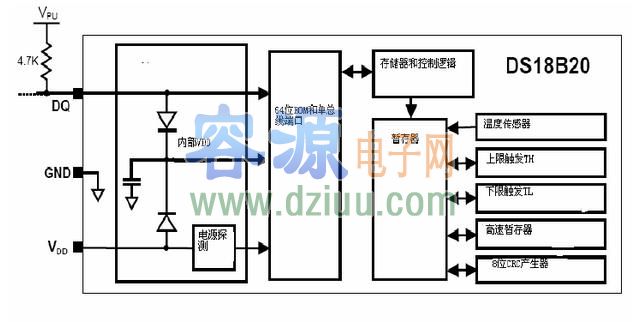

引腳說明:
GND  地
DQ    數據I/O
VDD   可選電源電壓
NC    無連接

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
