MB89F202RA引腳功能參數介紹
MB89F202RA引腳功能參數介紹
MB89F202是富士通的一個IC系列，RAM為512字節,ROM16K字節，是單芯片微控制器產品。特點是簡潔的指令體系還具有定時器、串行接面、A/D氀抏檔豖外部中斷等許多外圍功能。是
產品中應用控制器件。應用非常廣。

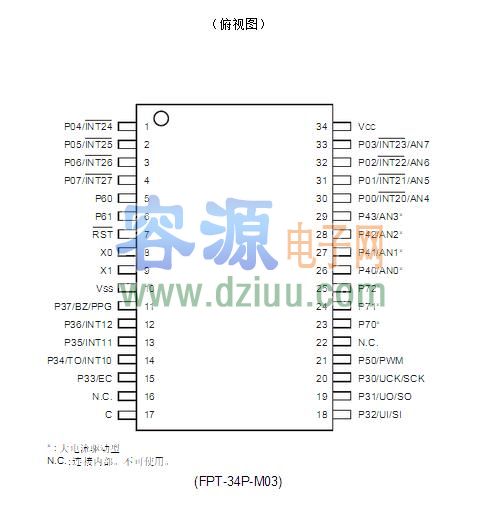

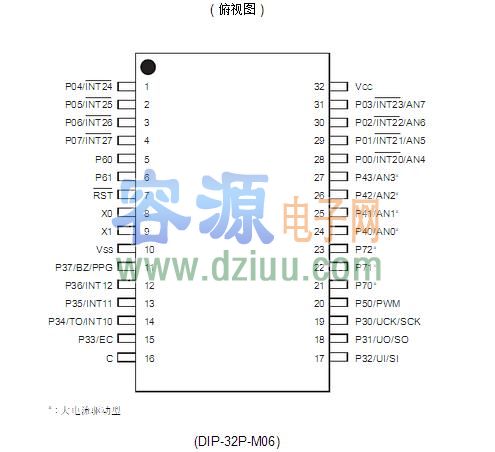

MB89F202RA引腳功能：
溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
F MC-8L 系CPU內核
最大存儲器空間：64K字節
最短執行時間：0.32μs/12.5 MHz
中斷
時間：2.88μs/12.5 MHz I/O端口：最多26個通道
21位時基定時器
8位PWM定時器
8/16位捕捉定時器/計數器
10位A/D轉換器：8個通道
UART
8位串行I/O
外部中斷1：3個通道
外部中斷2：8個通道
Wild寄存器：2個字節
