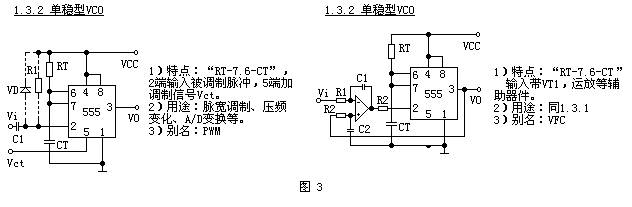

第3種（圖3）是壓控振蕩器。單穩型壓控振蕩器電路有很多，都比較復雜。為簡單起見，我們只把它分為2個不同單元。不帶任何輔助器件的電路為1.3.1；使用晶體管、運放放大器等輔助器件的電路為1.3.2。圖中列出了2個常用電路。

雙穩類電路

這里我們將對555雙穩電路工作方式進行總結、歸納。555雙穩電路可分成2種。

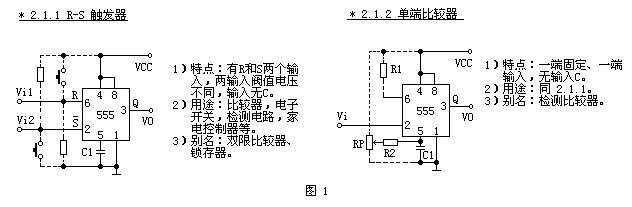

第一種（見圖1）是觸發電路，有雙端輸入（2.1.1）和單端輸入（2.1.2）2個單元。單端比較器（2.1.2）可以是6端固定，2段輸入；也可是2端固定，6端輸入。

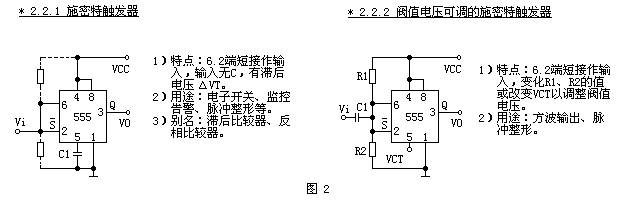

第2種（見圖2）是施密特觸發電路，有最簡單形式的（2.2.1）和輸入端電阻調整偏置或在控制端（5）加控制電壓VCT以改變閥值電壓的（2.2.2）共2個單元電路。

雙穩電路的輸入端的輸入電壓端一般沒有定時電阻和定時電容。這是雙穩工作方式的結構特點。2.2.2單元電路中的C1只起耦合作用，R1和R2起直流偏置作用。

無穩類電路

第三類是無穩工作方式。無穩電路就是多諧振蕩電路，是555電路中應用最廣的一類。電路的變化形式也最多。為簡單起見，也把它分為三種。

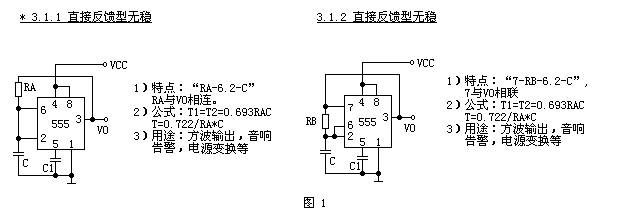

第一種（見圖1）是直接反饋型，振蕩電阻是連在輸出端VO的。

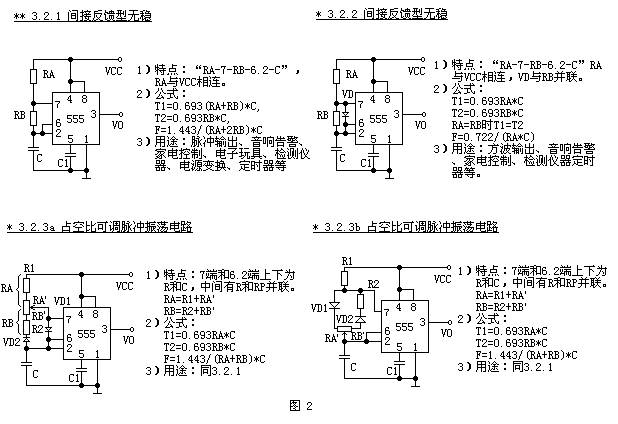

第二種（見圖2）是間接反饋型，振蕩電阻是連在電源VCC上的。其中第1個單元電路（3.2.1）是應用最廣的。第2個單元電路（3.2.2）是方波振蕩電路。第3、4個單元電路都是占空比可調的脈沖振蕩電路，功能相同而電路結構略有不同，因此分別以3.2.3a 和3.2.3b的代號。

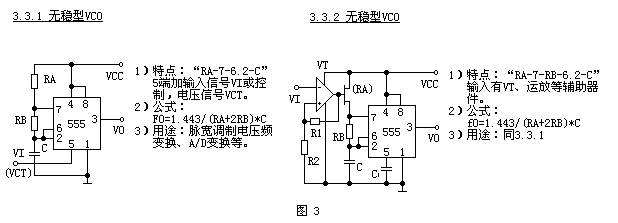

第三種(見圖3)是壓控振蕩器。由于電路變化形式很復雜，為簡單起見，只分成最簡單的形式（3.3.1）和帶輔助器件的(3.3.2)兩個單元。圖中舉了兩個應用實例。

無穩電路的輸入端一般都有兩個振蕩電阻和一個振蕩電容。只有一個振蕩電阻的可以認為是特例。例如：3.1.2單元可以認為是省略RA的結果。有時會遇上7.6.2三端并聯，只有一個電阻RA的無穩電路，這時可把它看成是3.2.1單元電路省掉RB后的變形。

以上歸納了555的3類8種18個單元電路，雖然它們不可能包羅所有555應用電路，古話講：萬變不離其中，相信它對我們理解大多數555電路還是很有幫助的。

實際應用電路

555觸摸定時開關

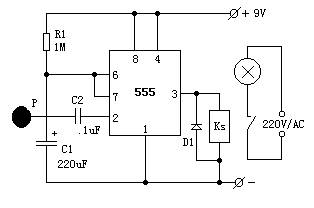

集成電路IC1是一片555定時電路，在這里接成單穩態電路。平時由于觸摸片P端無感應電壓，電容C1通過555第7腳放電完畢，第3腳輸出為低電平，繼電器KS釋放，電燈不亮。

當需要開燈時，用手觸碰一下金屬片P，人體感應的雜波信號電壓由C2加至555的觸發端，使555的輸出由低變成高電平，繼電器KS吸合，電燈點亮。同時，555第7腳內部截止，電源便通過R1給C1充電，這就是定時的開始。

當電容C1上電壓上升至電源電壓的2/3時，555第7腳道通使C1放電，使第3腳輸出由高電平變回到低電平，繼電器釋放，電燈熄滅，定時結束。

定時長短由R1、C1決定：T1=1.1R1*C1。按圖中所標數值，定時時間約為4分鐘。D1可選用1N4148或1N4001。

相片曝光定時器

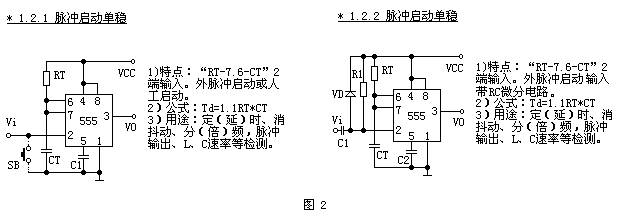

附圖電路是用555單穩電路制成的相片曝光定時器。用人工啟動式單穩電路。

工作原理：電源接通后，定時器進入穩態。此時定時電容CT的電壓為：VCT=VCC=6V。對555這個等效觸發器來講，兩個輸入都是高電平，即VS=0。繼電器KA不吸合，常開點是打開的，曝光照明燈HL不亮。

按一下按鈕開關SB之后，定時電容CT立即放到電壓為零。于是此時555電路等效觸發的輸入成為：R=0、S=0，它的輸出就成高電平：V0=1。繼電器KA吸動，常開接點閉合，曝光照明燈點亮。按鈕開關按一下后立即放開，于是電源電壓就通過RT向電容CT充電，暫穩態開始。當電容CT上的電壓升到2/3VCC既4伏時，定時時間已到，555等效電路觸發器的輸入為：R=1、S=1，于是輸出又翻轉成低電平：V0=0。繼電器KA釋放，曝光燈HL熄滅。暫穩態結束，有恢復到穩態。容－源－電－子－網－為你提供技術支持
