基于NE5534射極交叉輸出的前級電路圖

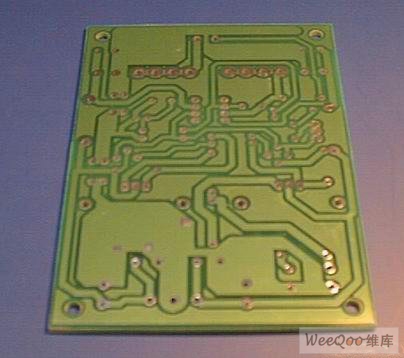

　　由于以后的耳機放大電路還要用到這個PCB板子，所以首先應該申明，耳機放大器與前級的要求是不一樣的，根據我的理解是：在保證各種失真很小，信噪比很高的情況下，前級需要的頻響是平直的，相位移應該越小越好。而對于耳機放大器來說，由于耳機是感性負載，所以還要對頻響和相位移做好匹配。

基于IC+射極交叉輸出的前級電路

　　元件規格見電路圖（如果原理圖與PCB板上的數值有差異，請以原理圖為準)。
　　首先保證電源電壓在+-15V----+-22V之間，為了適應大多數運放的要求，可以把電源電壓選在+-18V。只要元件安裝正確，電源電壓正確，一般是不需要調整的。如果想對音質做進一步的修飾，可以考慮從以下幾方面著手。
　　電路看起來很簡單，就是一個由單運放外加一個“射極交叉輸出器”擴流，射極交叉輸出器，我最早看的是用在視頻電路中做緩沖用，可見這個電路的工作頻率范圍還是很寬的。由于電路采用的是交叉輸出，直接偶合，分析電路就可以得到一個重要的結論：這個電路的熱穩定性很好。
　　但是，這個電路有一個致命的缺點就是只能工作在純甲類狀態，而且輸出的電壓范圍也不是很大，好在我們的用途是前級放大，這些缺點對我們來說是無關緊要的。
　　電路的設計是專為發燒友準備的，為了給制作者留出比較大的摩機空間，充分發揮每個發燒友對HI-FI的理解，PCB板子的設計上留有很大的發揮空間，可以通過調整不同的元件數值和連接方式，可以做成純直流放大電路，也可以做成交流放大器，并且還可以通過調整負反饋網絡的元件對音質進行修飾，達到符合自己聽音要求的效果。

　　一、純直流頻響曲線平直的使倍放大器：
　　1、把原理圖中元件C1、C13、C14、短接，K1、R14、C11不安裝，這樣就構成了一個純直流放大電路。
　　2、因?yàn)橐话愕暮蠹?jí)的輸入電阻一般在10K以上，在決定擴流電路的靜態工作電流的時候可以考慮的小一點，后面的B649/D669管子也應該換成電流比較小的品種例如C2705/A1145。一般是C2240/A970的靜態電流在1-2MA，C2705/A1145的電流在15MA左右，就可以滿足聽感要求。這樣C2075/A1145的靜態功耗大約是225MW，雖然管子的溫度比較高，但是不用散熱器是可以穩定工作的。
　　3、基于以上電路的對電流的要求，只要把電阻R7、R8都換成33歐姆，R13換成10K，C6短接就可以了，其他地方不用改動。
　　4、純直流放大電路的音質基本上由所選擇的運放型號決定，所以在制作的過程應該在運放的位置上焊接一個8腳的運放插座，為以后換用不同的運放做好準備。在調試過程中先用廉價的UA741等實驗，調試成功以后換用NE5534、OP37、AD847、AD797等都是不錯的選擇，因?yàn)槭诸^正好有幾個閑置的陶封的OP27，用在這里雖然不高檔，但是聲音也說的過去。
　　5、電路的增益是由電路里的R3/R2的數值決定的，按照?qǐng)D紙上的電阻數值，本前級放大器的增益是：1+R3/R2=1+33K/3.3k=1+10=11倍，如果覺得增益不合適可以調整R2的數值來滿足要求，需要說明的是，有一些運放，尤其是寬頻響的品種，在增益很低的情況下工作不穩定，容易自激。
　　二、交流十倍放大器：
　　有許多發燒友并不喜歡直接耦合的放大器，而是希望通過使用不同的廠家和不同結構的電容器來調整音質，這個也很簡單，只要把電路中的輸入電容C1、負反饋回路中的C13、C14按照原電路安裝就可以了。實踐證明，交流放大器的音色如果元件選擇的合適，電路設計的合理，確實有獨特的吸引人之處。
　　有的朋友可能要問，運放本身已經能夠提供幾十MA的電流輸出，采用擴流電路還有沒有什么實際意義？其實，擴流電路的本身意義不僅僅是擴流，還有一個作用就是隔離，細心的朋友可能會發現，這個前級沒有大環路負反饋！！！，就是說我們用這個射極交叉輸出器把信號放大與功放隔離了。我們可能體會過功放無大環路負反饋給音質帶來的好處，在這里也體會一下無大環路負反饋前級的魅力吧。
