單節鋰電池供電的音箱依然是目前音箱市場量最大的產品品類，功率、效率、聽覺感受、PCB外圍成本等是電子工程師設計選型時對音頻功放IC主要指標要求。基于便攜藍牙音箱輸出功率越來越大的趨勢，功放IC內置升壓是必須的。而功率提升勢必縮短鋰電池的續航時間，尤其小容量鋰電池產品更加明細。

深圳市永阜康科技有限公司針對便攜式藍牙音箱以及4寸、6寸手提戶外音箱的應用需求，推廣一款單節鋰電池供電內置動態同步升壓5W單聲道音頻功放IC-HT8513。HT8513相比同類競品有三大優勢：一是采用高效率的同步升壓，相比非同步效率提高5%，并且外圍不需要肖特基二極管，外圍升壓采用小電感，PCB面積也更小，整機成本更低；二是動態升壓，芯片內部自動檢測輸入音頻信號大小，小信號不升壓，大信號自動升壓，極大延長鋰電池的續航時間（尤其是中小音量播放時測試，相對恒定升壓音頻功放播放時間延長15%以上）；三是相比電荷泵升壓功放，能驅動最低2歐的喇叭，低音更足。
HT8513內置防破音功能，保持嘉興禾潤音頻功放一貫的音質特點：低音飽滿下潛好，中音磁性而不吵，高音清澈而不刺。另外，HT8513內置DC-DC模塊的限流值外圍可調，可匹配不同電池保護板放電電流，應用非常靈活。完善的過流保護，過熱保護，欠壓保護，輸出短路保護。
產品特點
・防削頂失真功能(防破音, Anti-Clipping Function, ACF)
・免濾波器數字調制，直接驅動揚聲器
・輸出功率 5W (VBAT=3.3V, RL=4Ω, THD+N<10%, 20-20kHz full band)
・VBAT供電范圍：2.7V至5.5V
・高效自適應同步升壓功能 -延長電池播放時間 -可調節最大限流值，有效防止電池拉死
・AB/D類可切換
・保護功能:過流/過熱/欠壓異常保護功能
・無鉛封裝，SSOP10L-PP
應用
・藍牙/ Wi-Fi音箱  ・便攜式音箱  ・智能音箱   ・智能家居

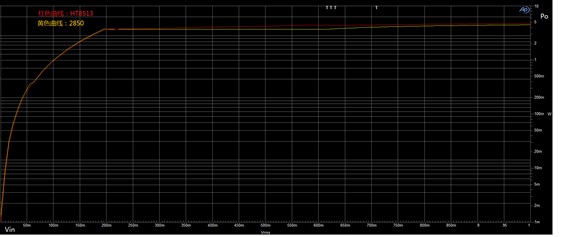

HT8513輸出功率測試：VBAT=3.6V，f=1kHz

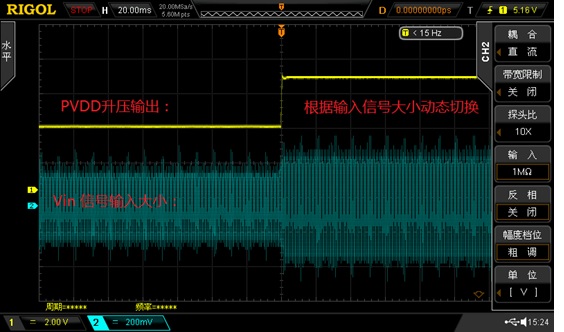

HT8513動態升壓波形圖：

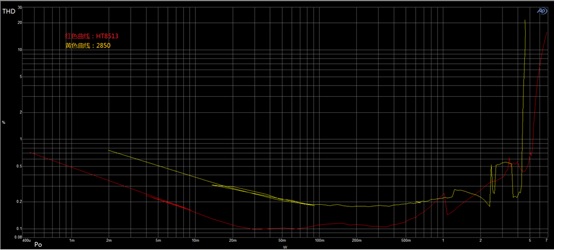

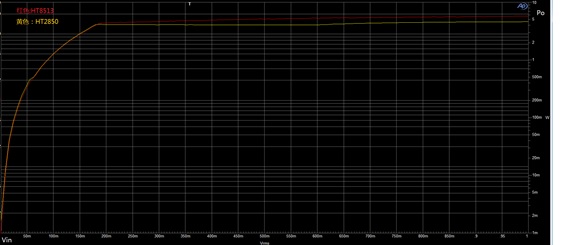

HT8513 對比2850輸出功率曲線：(VBAT=3.6V,RL=4Ω,防破音打開ACF)


HT8513 對比2850輸出功率曲線：(VBAT=3.6V,RL=3Ω,防破音打開ACF)


HT8513 對比2850輸出功率曲線：(VBAT=3.6V,RL=2.5Ω,防破音關閉ACFOFF)

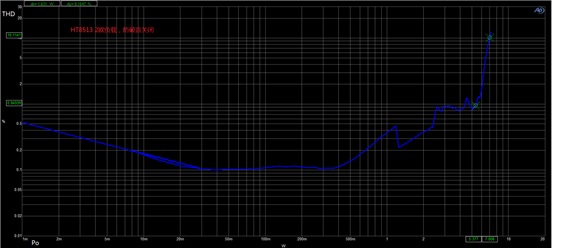

HT8513輸出功率曲線：(VBAT=3.6V,RL=2Ω,防破音關閉ACFOFF)




HT8513應用信息

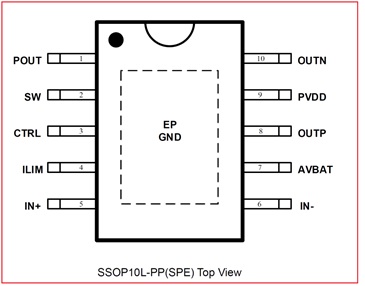

1. HT8513腳位圖

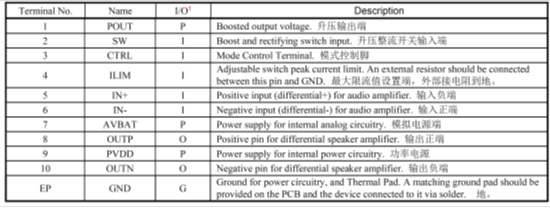

2. HT8513管腳說明

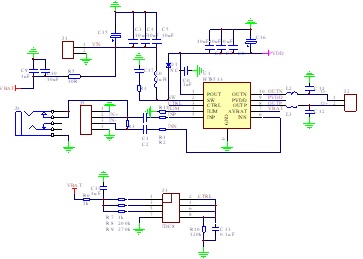

3. HT8513 DEMO板原理圖

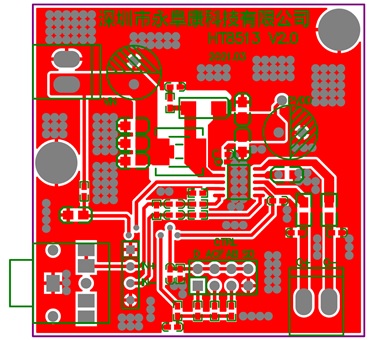

4. HT8513 DEMO板PCB頂層設計圖

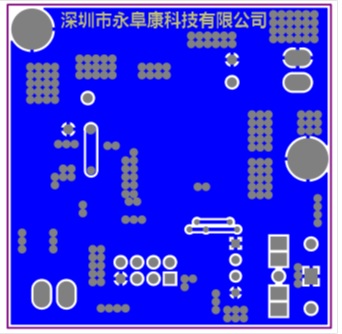

5. HT8513 DEMO板PCB底層設計圖

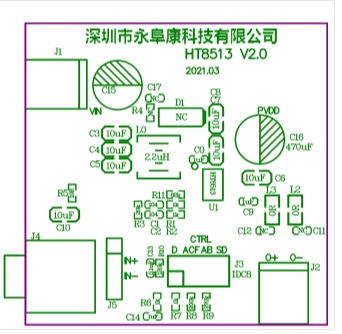

6. HT8513  DEMO板貼片圖
