《電路原理》

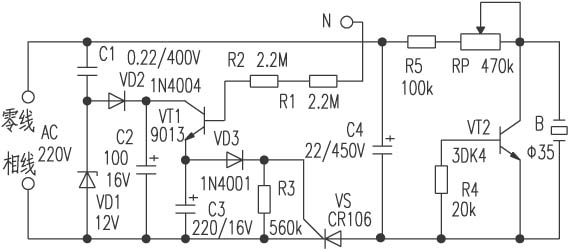

    觸摸式報警器的電路見圖，主要由電源電路、觸摸延遲電路、可控硅開關電路及負阻振蕩器等四大部分組成。
電源電路由ＶＤ１、ＶＤ２、Ｃ１、Ｃ２等組成，為觸摸延遲電路提供約１２Ｖ直流工作電壓。觸摸延遲電路主要由ＶＴ１等元件組成，平時ＶＴ１處于截止，可控硅ＶＳ因無觸發電壓而處于關斷，后續電路無電不工作。
 Ｎ為觸摸電極片，當人手觸碰時，人體泄漏電流經電阻Ｒ１、Ｒ２注入ＶＴ１的發射結，使ＶＴ１導通，Ｃ２上的１２Ｖ直流電壓經ＶＴ１、ＶＤ３向可控硅ＶＳ門極提供正向門極電流，使ＶＳ迅速開通，電容Ｃ４兩端可獲得３００Ｖ左右的直流高壓。ＶＴ２、Ｒ４、Ｒ５、ＲＰ及Ｂ組成的負阻振蕩器立刻起振，壓電陶瓷片Ｂ就發出響亮的報警聲。調節可變電阻器ＲＰ可改變觸摸式報警器聲響的音調。
人手離開電極片Ｎ后，三極管ＶＴ１迅速恢復截止態，但Ｃ３儲存的電能可通過ＶＤ３繼續為ＶＳ提供正向門極電流，故ＶＳ不會立即關斷，電路依然報警。Ｃ３的電荷放完后，ＶＳ失去正向觸發電流，當交流電過零時即關斷。電路的發聲器件是壓電陶瓷片，電路功耗很小，Ｃ４儲存的電荷仍能維持負阻振蕩器工作一段時間，Ｃ４電荷放完，電路才停止報警。再次觸碰電極片Ｎ，則電路又能立刻報警。由上面分析可知，電路存在兩級延遲，不必使用大容量電容器就能獲得較長的延遲時間，本電路每觸碰一次Ｎ，報警時間約可維持３分鐘左右。負阻振蕩器工作在高壓，輸出波形峰峰值較高，報警音量比較大,在制作觸摸式報警器時,可根據。

ＶＤ１使用１２Ｖ左右的穩壓二極管，ＶＴ１普通９０１３型等硅ＮＰＮ三極管，ＶＴ２最好用３ＤＫ４型等硅開關三極管。ＶＳ要采用觸發電流較小的單向可控硅，如２Ｎ６５６５、ＣＲ１０６型等。Ｃ１要求采用耐壓４００Ｖ的ＣＢＢ型聚苯電容器，Ｃ４要求使用耐壓４５０Ｖ的電解電容器。觸摸電極片Ｎ與電路相連采用兩只高值電阻器Ｒ１與Ｒ２，其目的是電路的安全可靠性。Ｂ采用∮３５ｍｍ的壓電陶瓷片，為其發聲音量應配置合適的共鳴腔，如能采用高響度的壓電陶瓷報警喇叭，效果更佳。
如要改變電路報警的延遲時間，可以更改電容Ｃ３、Ｃ４的容量，容量大延遲時間長。增減電阻Ｒ３的阻值對延遲時間也有較大的影響，Ｒ３阻值大延遲時間就長，但阻值不能取得過大，否則ＶＳ將一直處于開通態，電路就不能正常工作了。此外可控硅的觸發靈敏度對延遲時間的長短也有影響。這些因素都可通過實驗進行。
本電路安裝時，２２０Ｖ交流電源的相、零線按圖連接，如接錯了，電路則不能正常工作。若可控硅ＶＳ開通后，負阻振蕩器不能工作，只要適當電位器ＲＰ的阻值，電路即能起振，并將報警聲響調至音量最大、音調最滿意為止。
    在安裝完觸摸式報警器元件后,做細調工作,才能達到最佳效果,如有什么問題，請?jiān)诒菊静檎?img src="/image/wz/jiejue.jpg" />方案。容－源－電－子－網－為你提供技術支持
