LM324放大制作的人體熱釋電紅外報警開關   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

紅外報警開關采用國內外最流行的ＰＩＲ人體熱釋電傳感器作信號探測器，靈敏度高，探測距離可達１０米，其俯視角可達８６°，水平視角可達１２０°。因它僅對人體釋放的、特定波長的紅外光最敏感，因而誤動作極小。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》


    當有人在其探測區域內以０．３～３Ｈｚ的頻率活動時，它就能感生出微弱的電信號，經Ｕ－Ａ、Ｕ－Ｂ兩級放大后，從Ｕ－Ｂ⑦腳輸出０．５～５．５Ｖ的強信號。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

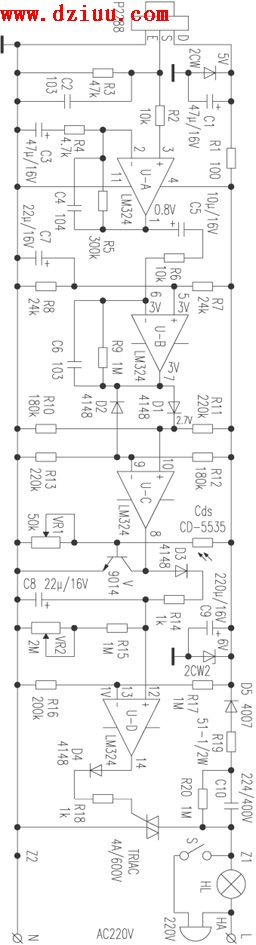

    Ｄ１、Ｄ２、Ｒ１０～Ｒ１３及Ｕ－Ｃ組成雙門限比較器，因ＰＩＲ感生的信號電壓可正可負，故Ｕ－Ｂ⑦腳輸出的電壓亦可正可負（對中心電壓３Ｖ而言）。當其輸出的電壓達到４．１Ｖ時，通過Ｄ１施加于Ｕ－Ｃ⑩腳的電壓高于⑨腳的電壓（３．３Ｖ），使Ｕ－Ｃ⑧腳輸出高電位；而當Ｕ－Ｂ⑦腳輸出的電位低于２Ｖ時，則Ｕ－Ｃ⑨腳的電壓將通過Ｄ２下降至２．７Ｖ以下，其⑧腳也輸出高電位。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    平時無信號時，Ｕ－Ｃ⑨腳的電位（３．３Ｖ　高于⑩腳（２．７Ｖ），故⑧腳無輸出。當ＰＩＲ接收到信號時，⑧腳就輸出高電位，通過Ｄ３、Ｒ１４給Ｃ８充電，使Ｕ－Ｄ{12}腳電位高于{13}腳，其{14}腳輸出高電位觸發雙向可控硅導通，點亮電燈。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

   Ｃ８所儲電能通過Ｒ１５、ＶＲ２放電需時約２分鐘，故在此２分鐘內燈一直亮著。當Ｃ８上的電壓低于{13}腳電壓（１Ｖ）時，{14}腳無輸出，可控硅關閉，燈自動熄滅。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    在夜間入眠或家中無人時，可將開關Ｓ閉合，一旦有小偷潛入探測區域內，在燈亮的會伴隨著鈴聲大作，可以將小偷嚇跑，起到防盜的作用。     <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。


    光敏電阻ｃｄｓ及三極管Ｖ等組成光控電路，白天因光敏電阻的阻值很小?１０ｋΩ以下），三極管Ｖ飽和導通，將Ｕ－Ｃ⑧腳鉗位至０．３Ｖ左右，故無論有無感應信號，可控硅均不能導通，燈不能點亮；到了夜晚，因光敏電阻的阻值變大到幾兆歐，三極管Ｖ導通截止，Ｕ－Ｃ⑧腳不再受其鉗位，一旦ＰＩＲ接收到信號，⑧腳就立即輸出高電平，使可控硅導通，將燈點亮。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
