電動窗簾電路圖   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

   該電動窗簾電路使用元件少，可靠性高，操作方便，平時只用一只按鈕控制窗簾的開閉，窗簾開閉到位后，電路自動切斷220V交流電，既經濟又安全。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

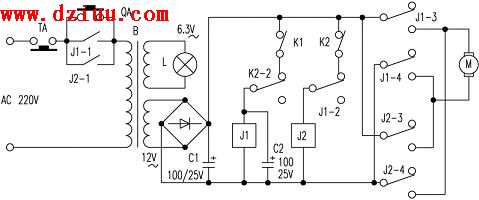

該電路還可以通過另一只按鈕，保證窗簾可以停在的。筆者用該電路制作安裝的電動窗簾，至今已工作8年有余了，從未出過問題。具體電路見附圖。     <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

工作原理    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電源變壓器B、橋式整流堆和電容C1組成12V直流電源。繼電器J1、J2和行程開關K1、K2組成互鎖電源極性切換電路。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

當按下按鈕QA時，220V交流電接通，指示燈L點亮，C2的存在，J1兩端的電壓不能突變，故J2優先吸合，J2－1閉合，電路自保，J2－2斷開，電路互鎖，J2－3、J2－4閉合，電機得電正轉，窗簾開啟。窗簾開啟后，行程開關K2被拉線拉動而斷開，J2失電釋放，J2－1斷開，整個電路斷電停止工作。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

窗簾開啟后，再次按下QA時，K2斷開，J2不能吸合，J1吸合，J1－1閉合，電路自保，指示燈L點亮，J1－2斷開，電路互鎖，J1－3、J1－4閉合，電機得電反轉，窗簾閉合。窗簾閉合后，行程開關K1被拉線拉動而斷開，J1失電釋放，J1－1斷開，整個電路斷電停止工作。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

當窗簾停在任意時，只要在窗簾運動過程中，按下按鈕TA。 說明的是，本電路控制的窗簾開閉，是以開啟動優先的，即窗簾只要不是呈開啟狀，當按下QA時，窗簾總是朝開啟方向運動。不過，日常使用時，窗簾是全開全閉循環動作的，僅用一只按鈕QA就可以控制窗簾的開閉了。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

元器件選用    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電機要根據窗簾的質地和大小、重量來選取，變壓器、整流全橋和繼電器觸點容量則根據所選電機工作電流大小選取，J1、J2選用有4組觸點的12V直流繼電器，最好選用帶有插座的，這種繼電器使用時連線非常方便，行程開關選用帶有簧片的微動開關，元件按圖中標注選取。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》


實驗點評    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電路在使用上確有作者所說的優點：即元件少，可實現性強。但根據筆者按圖連接使用時發現，此電路在啟動時K1、K2有搶步現象，并不像作者所說那樣準確(K2先于K1接通，窗簾往開的方向運動)。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

筆者作如下改動：在K1支路中，K1與J2－2串接兩只二極管。筆者使用兩只1N4001(也可以使用一只50Ω/2W的電阻)。這樣在不影響J1吸合的下使電路更加可靠。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
