用舊手機制作的遠程遙控器和防盜報警器   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

時下在城市家庭手機已很普遍，幾乎每人一部，而且新機型日新月異，手機更新換代比較快，家庭淘汰下來的舊手機棄之可惜。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

能否舊手機改造成的家庭用具呢?答案是肯定的。目前聯通和移動通信公司都推出了大眾經濟卡，這種卡對被叫手機而言，接聽來電均不收費且座機費也很優惠。我們就此卡做上述裝置的傳媒介質，來完成制作。筆者家中有兩部淘汰下來的愛立信GH398和波導RC928手機，分別改制了上述兩個裝置，經使用效果，現介紹如下：   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

 遠程家電遙控器   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

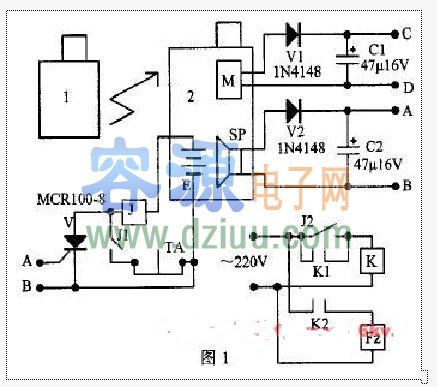

電路見圖1。由圖1可以看出，主叫手機1或辦公室的電話機撥打被叫手機2，被叫手機振鈴，我們就取它的振鈴信號本電路的啟動信號。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

振鈴信號既可取自被叫手機的聽筒喇叭SP兩端A、B點，又可取自手機中振動電機M的電源兩端C、D點，本文取自聽筒喇叭兩端。當被叫手機振鈴后，經二極管V2整流電容C2濾波后驅動可控硅V導通，繼電器J得電吸合，它的一對常開接點J1閉合，實現自保持。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

另一對常開接點J2閉合，接通交流接觸器線圈220V電源，接觸器K得電吸合，其常開觸頭K1閉合，實現自保持，另一對常開觸頭K2閉合，接通家用電器F2電源，實現被遙控家電工作。接觸器的目的是可遙控大功率的家電。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

如電取暖器、電飯鍋、空調等。這些電器在下班前15分鐘遙控接通電源，回家后就可以使用，節省午休時間。若遙控的是小功率的家電，如電燈等，則不加裝交流接觸器，直接用本電路的繼電器常開接點J2。要想切斷被遙控家電的電源，只要按下本電路的停止按鈕TA電路復位。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

 溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

本電路取的是手機的振鈴信號，只要被叫手機振鈴幾秒鐘．就可以觸發可控硅V導通，主叫手機可以關閉，停止呼叫，被叫手機并不接聽，故主叫和被叫手機雙方都不收費。本電路的電源既可取自手機中的電池E，也可以用手機充電器做電源。用手機電池做電路電源時，電池電壓應是6V的，因電路繼電器是6V的，否則用充電器做電源。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

 防盜報警器   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

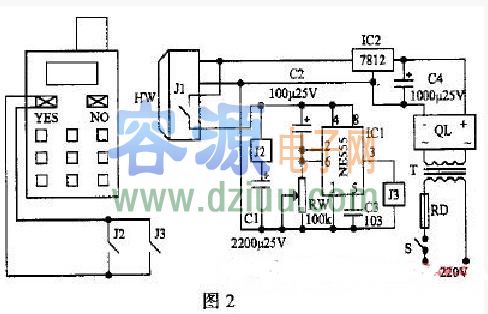

電路見圖2。該電路由紅外探測器HW、手機號碼確認電路(J2、C1)及撥號電路(NE555、J3等)組成。事先把自己隨身攜帶的手機號碼存入到被改造的手機中。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

家中無人時，閉合電路的電源開關S，12V直流電源加到紅外探測器上，探測器得電工作，進入守候。當家中有壞人進入時，紅外線探測器啟動，內部的繼電器常開接點J1閉合，接通本電路的工作電源，繼電器J2瞬時閉合，接通手機上的YES鍵(確認和撥號鍵)。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

在電容C1的作用下，約1秒鐘J2又斷開，相當于人手按一下該鍵，確認所存號碼。而后隨著電容C2的充電電壓升高，IC1的2、6腳電平降低，當降低到IC1的翻轉電平時，電路翻轉，3腳輸出高電平，繼電器J3閉合，接通YES鍵，被改造手機撥出已存號碼。時間約2秒(延時時間)，可通過電位器RW。在自己的手機上即顯示出家中來電號碼，以此號碼確認有人進入家中，應立即采取防范措施。當自己的手機顯示出來電號碼后，按關閉鍵NO，并不接聽，這樣雙方手機既起到報警作用又不收費。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

改裝及元器件說明   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

對圖1電路，只需在手機聽筒附近合適的鉆孔焊出兩根線和本電路相接。對圖2電路只需在手機的YES鍵附近鉆孔，從手機電路板上引出兩根線并接在本電路繼電器J2、J3的常開接點上。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

兩圖中手機和電路的連接最好用接插件，主要是方便安裝。最后把上述電路部分放在一個合適的盒子里。電路的元器件參數在圖中已標明，其中6V繼電器選有兩對常開接點的一種，12V繼電器選只有一對常開接點的，交流接觸器選電壓220V、電流25A的一種，電源變壓器選5W的，紅外探測器可選廣東中山達華電子廠生產的，也可以選廣西桂林實達郵購部的。上述兩種電路接線簡單，無須調試，一裝即成，有興趣的朋友不妨一試。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
