制作簡易調頻對講機

電路介紹：

電路元器件少，工作穩定，且發射距離遠，正常下可以達到500M左右，特別注意的是元器件的選擇會對調頻對講機的工作穩定性有很大的影響，要選擇優質的元器件。電路中的電感可以自制本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

。下面詳細介紹電路的工作原理及調試方法。本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

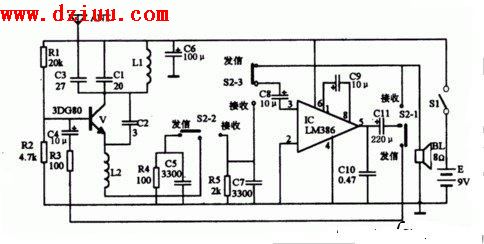

電路如圖。三極管V和電感線圈L1、電容器C1、C2等組成電容三點式振蕩電路，產生頻率約為100MHz的載頻信號。集成功放電路 LM386和電容器C8、C9、C10、Cll等組成低頻放大電路。揚聲器BL

兼作話筒使用。電路工作在接收時，將收／發轉換開關置于“接收”，從天線ANT接收到的信號經三極管V、電感線圈L1、電容器C1、C2及高頻阻流圈L2等組成的超再生檢波電路進行檢波。檢波

后的音頻信號，經電容器C8耦合到低頻放大器的輸入端，經放大后由電容器Cll耦合推動揚聲器BL發聲。

電路工作在發信時，S2置于“發信”，由揚聲器將話音變成電信號，經IC低頻放大后，由輸出耦合電容Cll、S2、R3、C4等將信號加到振蕩管V的基極，使該管的bc結電容隨著話音信號的變

化而變化，而該管的bc結電容是并聯在L1兩端的，振蕩電路的頻率也隨之變化，實現了調頻的功能，并將已調波經電容器C3從天線發射出去。

元器件的選擇：

V選用fT>=600MHz，B>=60的硅高頻小功率管，如3DG80、3DG56等。L1用0.8mm漆包線平繞6圈，內徑為6mm，然后拉長成間距1mm的空心線圈。L2用0.lmm漆包線在1/8W、100K電阻上繞l00圈而成。C1、

C2、C3選用云母或高頻瓷介電容。S2選用四刀二位撥動開關。BL選用直徑為5cm的電動式喇叭。天線用0.8米拉桿天線（作無線話筒時同樣長度的多股軟線代替）。電源采用9V疊層電池。兩部對講機

元器件參數應盡量一致。

電路調試：

調試時，先將S2置于“接收”，揚聲器應有較大的噪聲。用手摸一下三極管外殼噪聲消失說明接收電路工作基本正常。然后將S2置于“發信”，取一臺調頻收音機放在附近，接收頻率

調到100MHz左右，收音機中應有較大的嘯叫聲，拉開約10米距離嘯叫聲消失，對準話筒發話，在收音機中應能聽到清晰、宏亮的聲音。若無聲音或音小，可收音機的頻率。待兩部對講機進行完

上述調試后，進行互通試驗，適當L1的間距使收、發信都能統一到同一個頻率上。

電路的發射距離遠，請不要把發射的頻率和當?shù)仉娕_(tái)的頻率設置為同一頻率，這樣會干擾。影響工作
