介紹門磁報警器制作電路圖

     在市場上，磁鐵啟動信號的報警器已非常普遍，當將磁鐵和報警器靠近時，報警器不發聲，而當磁鐵與報警器移開時，報警器便發出響亮的報警聲。本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

     這種報警器安裝簡單，體積小巧，只用了三節AG13鈕扣電池便可以工作，將報警器主機安裝于固定不動的門框上，而將帶有磁鐵的部件安裝于移動的門上，當門關上時，磁鐵與報警器主機結合在一起，不報警，而當有人進入時，必定打開門，門的轉動帶動了門上的磁鐵部件，使得報警器主機與磁鐵分開，報警器發出響亮的報警聲。接下來我們將詳細介紹這款報警器的制作。 本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

一、工作原理

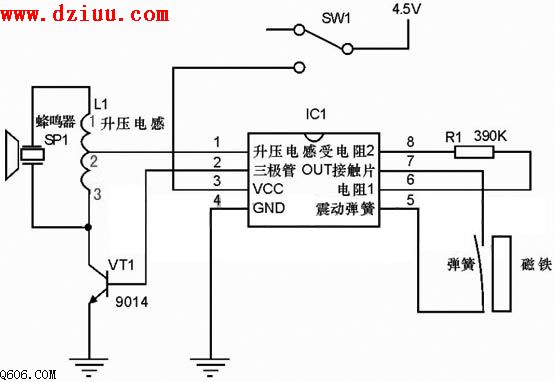

本報警器電路原理如圖：

打開電源開關SW1，報警器得電工作。當磁鐵與彈簧靠得較近時，磁鐵的磁場將彈簧吸向磁鐵方，動、靜開關片接通，系統處于預警。而當磁鐵移開時，彈簧失去磁場，恢復到原始，動、靜觸點斷開，起動報警，IC1收到報警信號后，經R1振蕩電阻，在內部產生音頻信號，經信號輸出端，送入VT1，進行功率放大，放大后的音頻信號經升壓電感耦合，變成一個較高電壓的音頻信號，驅動蜂鳴器發出響亮的報警信號。
