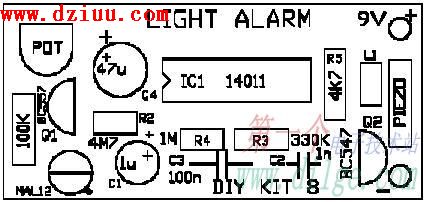

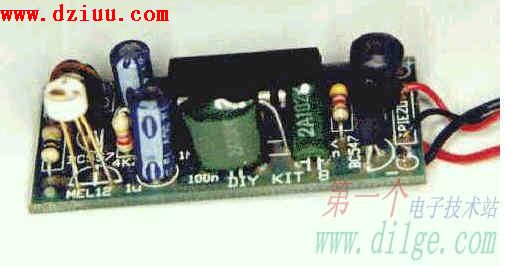

光線感應報警器電路圖

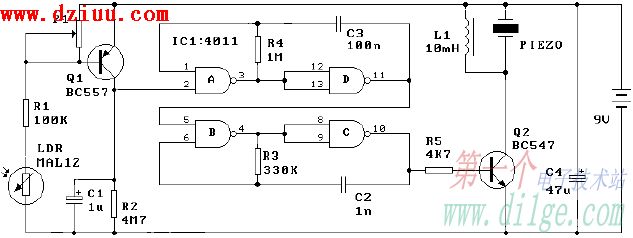

當光敏電阻未感應到光照時呈高阻，Q1截止，后級電路不工作；當光敏電阻被光線照射后立即轉換為30Ω以下的低阻，Q1獲得偏置導通，由CD4011組成的振蕩器開始工作，振蕩信號經Q2放大后驅動壓電片發出報警信號。 本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

本電路稍加改動后，也可以用于繼電器或可控硅的驅動。
