LM565CN、RC4558DN－PLL調頻解調器
LM565CN、RC4558DN－PLL調頻解調器《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
如圖

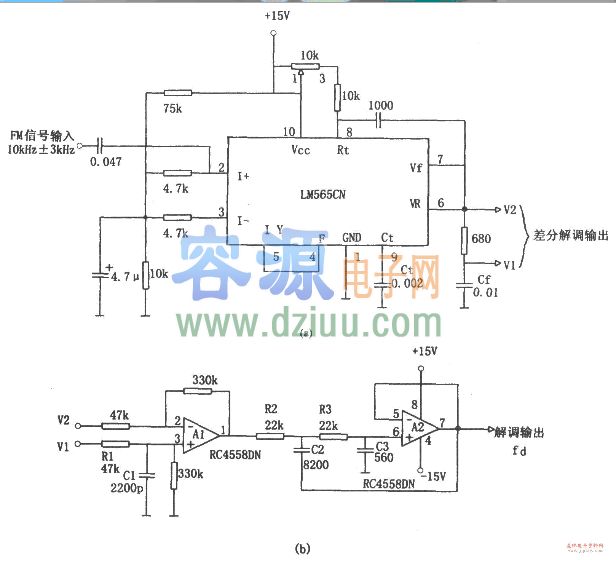

電路采用LM565CN構成10kHz±3kHz的調頻解調電路。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
將V1和V2的差分解調輸出用圖的A1差分放大器進行電平位移并放大，再由A2構成的有源LPF濾除20kHz的脈動分量。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
