電冰箱制冷電路工作原理圖
家用電冰箱主要由制冷系統、電氣及供電部分、箱體及其附件三大部分組成。制冷系統包括壓縮機、風機、制冷管路、冷凝器、蒸發器、毛細管和干燥過濾器等。電氣與供電部分包括供電線路、控制電路、溫控制電路、保護電路和除箱電路。

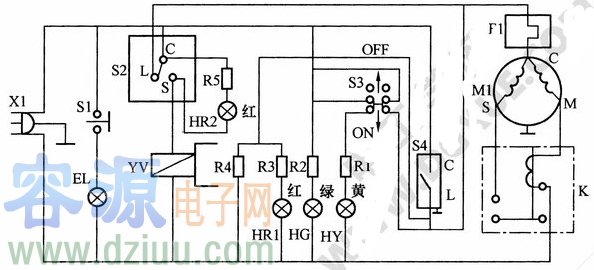

下圖所示的是長嶺-阿里斯頓BCD-203型雙溫雙控電冰箱電路。S2為冷藏室溫控器；S4為冷凍室溫控器；EL為照明燈，安裝在冷藏室的頂部，由冷藏室門開關S1控制；HY為黃燈速凍顯示，由速凍開關S3控制；HG綠燈是電源指示燈；HR1紅燈是冷凍室制冷顯示，S4或S3接通時該燈亮，HR2紅燈是冷蔵室制冷顯示，由S2控制；K是電流起動繼電器；YV為電磁閥；M為壓縮機電動機。
通電后，若冷藏室溫度比較高，則冷藏室中溫度控制器S2的C與L接通，使壓縮機的電動機通電進行制冷。當冷藏室溫度達到整定值時，S2的C與S接通，使電磁閥線圈YV得電，切斷進入冷藏室的制冷劑回路，制冷劑直接進入冷凍室進行制冷。當冷凍室溫度達到給定值時，S4的C與L斷開，壓縮機斷電，停止制冷循環。當S3打到速凍位置時（圖中所畫位置），速凍指示燈HY亮，同時接通壓縮機，使其運行制冷。這時S3將溫控器S4短接，將使壓縮機長時間運行。因此打到速凍位置運行一段時間后，一定要人工關斷速凍開關，否則壓縮機長期運行會影響其使用壽命。
容－源－電－子－網－為你提供技術支持本文地址：http://www.ytjinfuren.com/dz/25/15816552553669.shtml
本文標簽:
- 上一篇文章：美的電磁爐滴滴響不加熱維修方法
- 下一篇文章：電磁爐維修方法與技巧
-
使用555制作全自動電冰箱保護器電路
使用555制作全自動電冰箱保護器電路
當交流電網電壓超過正常值240V時，RP1取樣電壓增高，VD10擊穿，VT導通，其集電極輸出低電平，VD7導通，使IC的觸發端2腳處于低電平
關鍵詞： 所屬欄目：其他文章 -
格力空調不制冷不制熱處理方法
格力空調不制冷不制熱處理方法 空調作為調節室內溫度的重要電器，在人們的生活中扮演著至關重要的角色。今天小編就給大家講解下，在冬季空調只制冷不制熱的原因是什么？都
關鍵詞：格力空調制冷制熱空調維修技術 所屬欄目：家電維修 -
格力空調室內機不工作處理方法
格力空調室內機不工作處理方法 每年的夏天可謂是一年比一年熱，所以最近流行這么說，出門五分鐘，出汗兩小時、如果你媽和我掉進水里，先救你媽，我在水里多泡會兒等一些格
關鍵詞：格力空調制冷空調維修技術 所屬欄目：家電維修 -
格力空調不冷的原因
格力空調不冷的原因 雖說現在已經進入了春天，但對于中國大部分地區的人們來說，現在這個天氣還真讓人感覺不到什么春天的溫暖，從春節之后連續三場降雪，讓溫度直到這周才
關鍵詞：空調維修技術 所屬欄目：家電維修 -
空調不制冷維修方法
夏天正是用空調的時候，可以說無法離開空調，可是很多網友向容源電子網反應空調不制冷，其實空調不制冷要分很多情況，對于空調不制冷總結如下幾種情況：
（１）：昨年使用
關鍵詞：空調制冷空調維修技術 所屬欄目：家電維修 -
CIC2851E電冰箱關門提醒電路原理圖

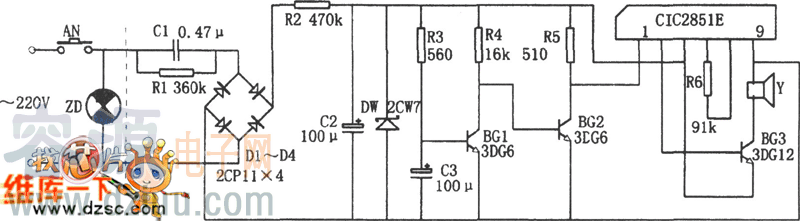

CIC2851E電冰箱關門提醒電路原理 該電路由降壓整流穩壓電路、延時電路、音樂集成電路CIC2851E、揚聲器等組成。其中降壓整流穩壓電路為整個電路提供3V左右的直流電壓。 當打開電冰箱門時，開關AN接通，電容
