分享手機充電器電路原理分析

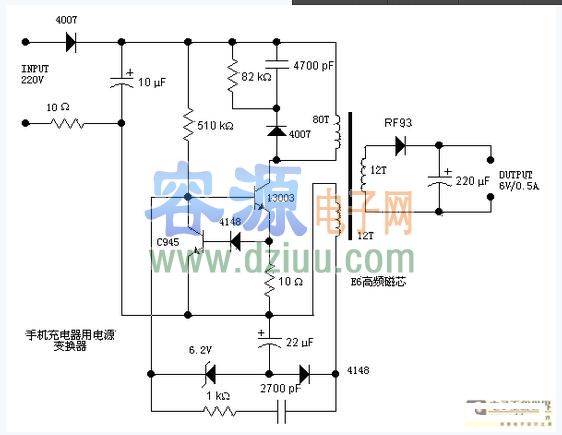

程度后，6.2V穩壓二極管被擊穿，從而將開關13003的基極電位拉低，這將導致開關管斷開
推遲開關的導通，從而控制了能量輸入到變壓器中，也就控制了輸出電壓的升高，實現了穩壓輸出的功能。而下方的1KΩ電阻跟串聯的2700pF電容，則是正反饋支路，從取樣繞組中取出感應電壓，加到開關管的基極上，以維持振蕩。右邊的次級繞組就沒有太多好說的了，經二極管RF93整流，220uF電容濾波后輸出6V的電壓。 <<
與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》沒找到二極管RF93的資料，估計是一個快速回復管，例如肖特基二極管等，
開關電源的工作頻率較高，
工作頻率的二極管。這里可以用
的1N5816、1N5817等肖特基二極管代替。同樣頻率高的原因，變壓器也
使用高頻開關變壓器，鐵心
為高頻鐵氧體磁芯，具有高的電阻率，以減小渦流。 <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
