轉：大功率時控調壓的實現    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

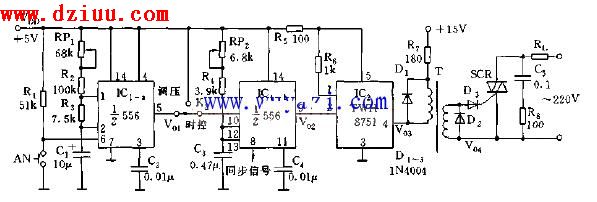

如圖，電路單穩時控電路電路。對移相脈沖的控制，進行時控調壓。
ICl-a（1/2·556）和Rl、RPl、R2、R3、Cl等組成單穩態電路。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

手控按鈕AN按壓一下，則IC1-a因置位，輸出端5腳呈高電子，暫穩時間由C1充電到觸發電子2/3Vdd的時間所決定，即Td1=0.693（RP.1+R2十R3）C1.IC1-a的輸出控制ICl-b（1/2·556）的強制復位端l0腳，在IC1-a輸出高電平期間，IC1-b處于等待觸發，而在IC1-a輸出低電平期間，電路處于強制復位。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

Icl-b的觸發端8腳接與50Hz同步的脈沖同步信號。IC1-b的單穩脈寬遠小于IC1-a的暫穩脈寬，，每當同步脈沖來時，則IC1-b被姓發置位，穩態（脈寬）長短由RP2、R4、C3決定，即td2=0.693（RP2+R4）C3,ta2＜＜Td1。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

lC1-b的輸出驅動大功率開關管TWH8751,經隔離變壓器耦合，并經D2、D3削去負向脈沖，用正脈沖姓發SCR,控制其導通角，則負載電壓便可在10-210V范圍內變化。導通角由RP2控制，即取決于IC1-b穩態結束的下跳沿的時刻。開關K2用于調節可控硅導通角度的大小，調節時不受IC1-a單穩波形的影響，調好后撥回“時控”。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
