寬輸入電壓LED驅動電路
寬輸入電壓LED驅動電路
<<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
圖中

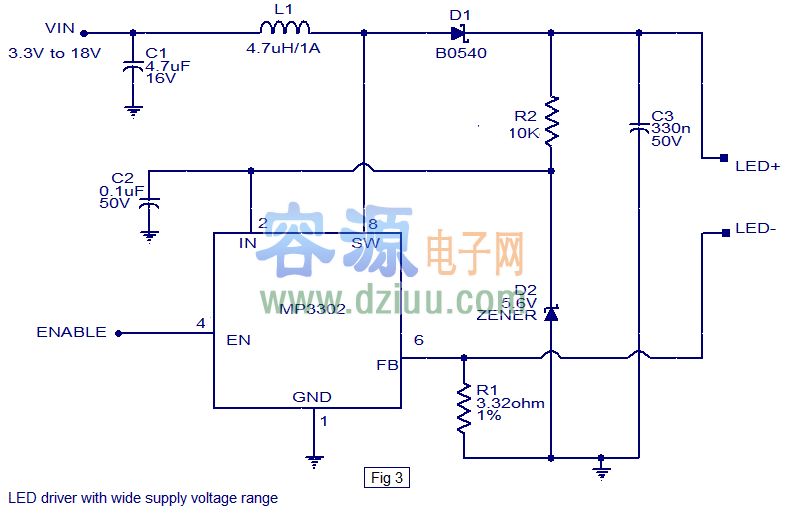

的數字是寬電源電壓范圍（3.3V至18V），可從操作的LED驅動電路。該電路是基于MP3302 LED驅動IC。 <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
添加一個額外的偏置電路，電阻R和齊納二極管D組成的序，使功率MOSFET的低導通電阻和高輸入電壓使芯片的兼容。該電路可以驅動9個串聯白光LED的串并聯。其余部分電路是類似圖2的LED驅動器。 <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
